Mainboard (bo mạch chủ) là nền tảng cốt lõi, kết nối mọi thành phần của hệ thống máy tính. Việc mainboard gặp sự cố sẽ dẫn đến tình trạng máy không thể khởi động hoặc hoạt động chập chờn, đòi hỏi kỹ thuật viên phải thực hiện quy trình cách kiểm tra main máy tính sống hay chết chính xác. Để chẩn đoán lỗi hiệu quả, chúng ta cần nắm rõ các triệu chứng, phương pháp kiểm tra từ cơ bản đến chuyên sâu, nhằm xác định chính xác tình trạng của bo mạch chủ để đưa ra quyết định sửa chữa hoặc thay thế. Đây là bước quan trọng nhất đối với anh em kỹ thuật viên để tiết kiệm thời gian và đảm bảo độ tin cậy khi xử lý các vấn đề liên quan đến phần cứng, đặc biệt là lỗi chẩn đoán lỗi mainboard bằng đồng hồ VOM và Card Test.
Tầm Quan Trọng Của Việc Chẩn Đoán Lỗi Mainboard Kịp Thời
Mainboard là trung tâm điều khiển và phân phối điện năng, dữ liệu cho CPU, RAM, VGA và các thiết bị ngoại vi khác. Khi mainboard gặp trục trặc, toàn bộ hệ thống sẽ ngừng hoạt động. Việc chẩn đoán sớm giúp người dùng tránh lãng phí thời gian và chi phí thay thế linh kiện không cần thiết.
Chẩn đoán kịp thời cho phép kỹ thuật viên xác định nguyên nhân gốc rễ của sự cố. Liệu đó là lỗi nguồn, lỗi chipset, hay chỉ là lỗi do tiếp xúc kém của các linh kiện ngoại vi. Đối với những người mới vào nghề, việc nắm vững các bước kiểm tra chuyên nghiệp sẽ xây dựng nền tảng kiến thức vững chắc và kinh nghiệm thực tiễn.
Các Triệu Chứng Nhận Biết Main Máy Tính Đang Hỏng Hóc
Nhận diện đúng triệu chứng là bước đầu tiên để khoanh vùng khu vực hỏng hóc trên mainboard. Các lỗi mainboard thường được phân loại dựa trên phản ứng của máy tính khi khởi động.
Triệu Chứng Lỗi Khởi Động (No Power, No Boot)
Đây là những lỗi nghiêm trọng nhất, thường liên quan trực tiếp đến mạch nguồn hoặc chipset cầu Nam (Southbridge).
Máy tính hoàn toàn không có phản ứng khi nhấn nút nguồn (No Power). Đèn báo không sáng, quạt không quay. Điều này thường do lỗi mạch sạc hoặc lỗi cung cấp nguồn điện chính trên mainboard.
Máy tính có điện nhưng không khởi động (No Boot). Quạt có thể quay, đèn LED bật sáng, nhưng không có bất kỳ âm thanh “bíp” nào. Tình trạng này có thể xuất phát từ lỗi IC điều khiển I/O hoặc lỗi mạch BIOS bị hỏng.
Máy hoạt động chập chờn, tự tắt giữa chừng. Đây là dấu hiệu của lỗi tụ điện bị phù, hoặc hệ thống tản nhiệt hoạt động không hiệu quả. Lỗi này khiến mainboard tự ngắt để bảo vệ linh kiện khi nhiệt độ quá cao.
Triệu Chứng Lỗi Hiển Thị Và Âm Thanh (No Display, Tiếng Beep Code)
Màn hình không hiển thị dù máy vẫn chạy. Đây là lỗi VGA phổ biến, có thể do khe cắm VGA bị lỗi hoặc chip đồ họa tích hợp bị hỏng. Lỗi này thường gặp sau khi máy tính bị va đập hoặc quá nhiệt kéo dài.
Lỗi Bios khiến máy không có hình ảnh. Phím NumLock và Caps Lock nháy liên tục hoặc đèn báo đứng im. BIOS là phần mềm cơ bản quan trọng nhất, lỗi BIOS khiến mainboard không thể thực hiện quy trình kiểm tra POST.
Xuất hiện các tiếng “bíp” (Beep Code) từ loa hệ thống. Các tiếng bíp này là mã lỗi được phát ra bởi BIOS, thường báo hiệu lỗi RAM, lỗi CPU, hoặc lỗi VGA. Ví dụ, tiếng bíp liên tục thường chỉ ra lỗi RAM chưa cắm thiết bị hoặc RAM bị hỏng.
Main máy tính có thể bị hư hỏng ở nhiều lỗi khác nhau
Triệu Chứng Lỗi Ổn Định Và Kết Nối (Chập chờn, không nhận thiết bị)
Máy tính không có âm thanh. Đây là lỗi card sound, có thể do chip âm thanh bị hỏng hoặc driver không tương thích. Lỗi này ít ảnh hưởng đến chức năng khởi động nhưng gây bất tiện khi sử dụng đa phương tiện.
Máy tính không thể kết nối với các thiết bị ngoại vi. Các cổng USB, chuột, bàn phím không hoạt động. Nguyên nhân thường là do lỗi chip I/O (Input/Output Controller) hoặc chipset cầu Nam bị ảnh hưởng. Lỗi này cần kiểm tra kỹ lưỡng các IC liên quan đến giao tiếp.
Quy Trình Kiểm Tra Sơ Bộ Mainboard Bằng Mắt Thường (Cấp độ 1)
Trước khi dùng đến các thiết bị đo phức tạp, việc kiểm tra ngoại hình là bước đầu tiên và cơ bản nhất. Kiểm tra vật lý giúp phát hiện những hư hỏng rõ ràng, tiết kiệm thời gian chẩn đoán chuyên sâu.
Kiểm Tra Tụ Điện Và Linh Kiện Bề Mặt
Quan sát các tụ điện (Capacitors) trên mainboard. Tìm kiếm các tụ bị phù, rỉ sét, hoặc có dấu hiệu bị cháy nổ. Tụ điện bị phù là nguyên nhân phổ biến gây ra lỗi hoạt động chập chờn, tự tắt máy.
Kiểm tra các cuộn cảm (Inductors) và MOSFET (bộ phận điều chỉnh điện áp). Nếu có dấu hiệu cháy khét hoặc đổi màu, chứng tỏ khu vực nguồn cấp (VRM) của CPU hoặc RAM đã bị đoản mạch. Sự cố này thường do nguồn điện không ổn định.
Kiểm tra toàn bộ bề mặt mainboard xem có vết nứt, gãy chân cắm hoặc vết ố do nước đổ vào không. Nếu phát hiện vết nứt, khả năng mainboard đã chết hoàn toàn là rất cao và cần thay mới.
Kiểm Tra Khu Vực Socket CPU Và Khe RAM
Kiểm tra socket CPU (đế cắm CPU). Sử dụng kính lúp để xem các chân cắm (pins) trong socket (đối với Intel) hoặc trên CPU (đối với AMD) có bị cong, gãy hay không. Chân cắm bị cong có thể gây ra lỗi không khởi động hoặc lỗi BIOS.
Kiểm tra khe RAM (DIMM slots). Đảm bảo khe cắm sạch sẽ, không có bụi bẩn hoặc rỉ sét. Đôi khi, lỗi khe RAM chỉ cần vệ sinh lại bằng dung dịch chuyên dụng. Nếu khe bị gãy lẫy khóa, có thể gây ra tình trạng RAM tiếp xúc kém, dẫn đến lỗi Beep Code.
Kiểm Tra Cổng Kết Nối Và Vết Ẩm Ướt
Kiểm tra các cổng kết nối ngoại vi (USB, LAN, PS/2). Nếu một cổng nào đó bị hỏng, có thể lỗi đang khu trú ở chip I/O tương ứng.
Quan sát dưới mainboard. Tìm kiếm các vết ố màu trắng hoặc xanh lá cây, đây là dấu hiệu của sự oxy hóa do độ ẩm hoặc nước đổ vào. Nếu mainboard bị ẩm ướt, cần làm sạch và sấy khô kỹ lưỡng trước khi cấp nguồn trở lại.
Máy tính bị đổ nước có thể làm hỏng main
Phương Pháp Kiểm Tra Main Máy Tính Sống Hay Chết Bằng Đồng Hồ Vạn Năng (Cấp độ 2)
Sử dụng đồng hồ đo điện vạn năng (VOM/DMM) là phương pháp chính xác nhất để kiểm tra mainboard còn sống hay chết. Phương pháp này tập trung vào việc đo lường các mức điện áp đầu vào và các mức điện áp chuẩn của hệ thống.
Chuẩn Bị Thiết Bị Và Quy Tắc An Toàn
Sử dụng đồng hồ VOM kỹ thuật số (DMM) có độ chính xác cao. Đặt đồng hồ ở chế độ đo điện áp DC (DCV). Đảm bảo mainboard đã được tháo ra khỏi vỏ máy và kết nối với bộ nguồn (PSU) hoạt động tốt.
Không kích nguồn trong giai đoạn kiểm tra điện áp Standby. Cắm giắc nguồn 20/24 pin ATX và giắc 4/8 pin CPU vào mainboard.
Kiểm Tra Điện Áp Standby (5V SB)
Điện áp Standby (5V SB) là điện áp luôn tồn tại khi mainboard được cắm điện, ngay cả khi chưa kích nguồn. Điện áp này nuôi chip điều khiển nguồn (Power Controller) và mạch RTC/CMOS.
Kết nối que đo màu đen của VOM vào chân COM (dây đen, Ground) trên giắc ATX. Kết nối que đo màu đỏ vào chân dây màu tím (Purple wire) của giắc ATX.
Kết quả mong muốn: Điện áp phải đạt mức 5V DC (chấp nhận sai số nhỏ, 4.8V – 5.2V). Nếu không có 5V hoặc điện áp quá thấp, lỗi có thể do bộ nguồn hoặc mạch 5V Standby trên mainboard bị chạm tải.
Kiểm Tra Tín Hiệu Power ON (PS_ON)
Tín hiệu PS_ON là tín hiệu từ mainboard yêu cầu bộ nguồn bắt đầu hoạt động. Tín hiệu này được gửi qua dây màu xanh lá cây (Green wire) trên giắc ATX.
Đo điện áp giữa dây màu xanh lá cây và dây đen (Ground) trước khi kích nguồn. Điện áp phải nằm trong khoảng từ 2.5V đến 5V (tùy thuộc loại mainboard).
Sau khi nhấn nút Power (hoặc kích nguồn bằng cách nối ngắn mạch chân PS_ON với Ground), điện áp ở dây màu xanh lá cây phải giảm xuống xấp xỉ 0V. Nếu điện áp không giảm, mainboard đã bị hỏng mạch kích nguồn (Power On Circuit), thường là lỗi chip I/O. Nếu điện áp giảm nhưng nguồn không hoạt động, lỗi là do bộ nguồn.

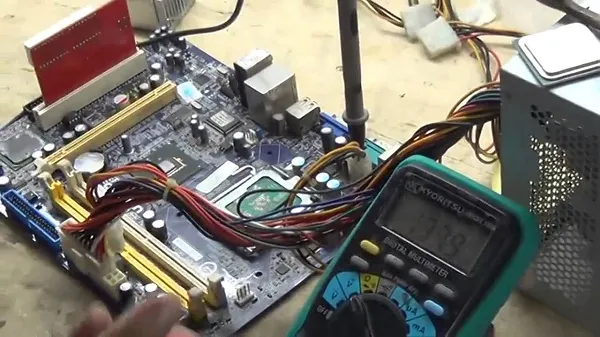

Cách kiểm tra main board còn sống hay chết đơn giản
Kiểm Tra Các Mức Điện Áp Quan Trọng Khác
Sau khi kích nguồn, sử dụng VOM để kiểm tra nhanh các mức điện áp cơ bản khác trên mainboard. Việc kiểm tra này đòi hỏi kiến thức chuyên môn về các điểm đo (Test Points) của mỗi dòng mainboard.
Điện áp Vcore (CPU Core Voltage): Đây là điện áp cấp cho CPU. Kiểm tra khu vực cuộn cảm (chân các MOSFET) gần socket CPU. Mức điện áp này thường dao động từ 0.8V đến 1.5V tùy thuộc vào CPU. Không có Vcore chứng tỏ mạch VRM (Voltage Regulator Module) đã bị hỏng.
Điện áp Vram (RAM Voltage): Điện áp cấp cho bộ nhớ RAM (thường là 1.2V hoặc 1.35V cho DDR4, 1.5V cho DDR3). Kiểm tra khu vực cuộn cảm gần khe RAM. Nếu thiếu Vram, RAM sẽ không hoạt động, dẫn đến lỗi Beep Code.
Điện áp Chipset: Kiểm tra điện áp cấp cho Chipset cầu Bắc/Nam hoặc PCH. Mức điện áp thường là 1.05V hoặc 1.8V. Chipset không được cấp đủ điện áp sẽ khiến quá trình POST bị ngưng trệ.
Chẩn Đoán Chuyên Sâu Bằng Card Test Mainboard (Cấp độ 3)
Card Test (hay Post Card) là công cụ mạnh mẽ dành cho kỹ thuật viên, giúp hiển thị mã lỗi (POST Code) mà BIOS phát ra trong quá trình kiểm tra khởi động hệ thống (Power-On Self-Test).
Card Test Hoạt Động Như Thế Nào
Card Test được cắm vào khe PCI hoặc PCIe trên mainboard. Khi mainboard khởi động, BIOS sẽ chạy chuỗi các bài kiểm tra phần cứng. Sau mỗi lần kiểm tra thành công, BIOS gửi một mã số (Code) qua bus dữ liệu đến Card Test để hiển thị.
Mã số này cho biết bước kiểm tra nào đang được thực hiện. Nếu máy dừng lại ở một mã code cụ thể, điều đó chỉ ra rằng linh kiện hoặc mạch điện tương ứng với bước đó đã bị lỗi.
Giải Mã Các Mã Code Lỗi (POST Code) Thường Gặp
Mã POST Code rất đa dạng và phụ thuộc vào hãng BIOS (AMI, Award, Phoenix). Kỹ thuật viên cần có bảng tra cứu mã lỗi tương ứng.
Ví dụ về các mã thường gặp:
- Code C1/C3: Thường liên quan đến việc kiểm tra RAM. Mainboard dừng ở đây nghĩa là lỗi RAM hoặc khe RAM.
- Code 2A/2B: Liên quan đến việc khởi tạo các thiết bị ngoại vi và kiểm tra chip I/O.
- Code D3/D4: Thường liên quan đến lỗi VGA hoặc khe cắm PCI/PCIe.
Nếu Card Test hiển thị mã “FF” hoặc “00” và dừng lại ngay lập tức, điều này thường chỉ ra lỗi nguồn (Power Good Signal chưa được kích hoạt) hoặc lỗi chipset nghiêm trọng không thể khởi tạo BIOS.
Phân Tích Tín Hiệu Đèn Báo Trên Card Test
Ngoài mã số, Card Test còn có các đèn LED báo hiệu tình trạng của các tín hiệu quan trọng trên mainboard:
Đèn CLK (Clock): Báo hiệu xung nhịp hệ thống có hoạt động không. Nếu đèn CLK không sáng, có thể do mainboard đã bị hỏng mạch tạo xung hoặc chip tạo xung (Clock Generator IC) đã chết.
Đèn RST (Reset): Báo hiệu tín hiệu Reset. Khi khởi động, đèn này phải tắt/sáng trong một khoảng thời gian ngắn rồi tắt hẳn. Nếu đèn RST sáng liên tục, mainboard đang bị kẹt ở chế độ Reset, thường do lỗi Chipset cầu Nam.
Đèn +5V / +3.3V / -12V: Các đèn này báo hiệu các mức điện áp chính của hệ thống. Nếu một trong các đèn này không sáng, chứng tỏ nguồn điện áp tương ứng trên mainboard đã bị thiếu hoặc hỏng.
Đèn BIOS: Một số Card Test cao cấp có đèn báo hoạt động của BIOS. Nếu đèn này không nháy, có thể BIOS đã bị lỗi.
Các Bước Kiểm Tra Thủ Công Đối Với Mainboard (Loại trừ lỗi linh kiện)
Sau khi đã kiểm tra bằng thiết bị đo, bước tiếp theo là loại trừ lỗi do các linh kiện ngoại vi cắm vào mainboard gây ra. Đôi khi, lỗi tưởng chừng là do mainboard nhưng thực chất lại do CPU hoặc RAM hỏng.
Thử Nghiệm Tối Thiểu (Minimum Configuration)
Để xác định mainboard còn sống hay chết, kỹ thuật viên cần chạy thử nghiệm với cấu hình tối thiểu. Tháo bỏ tất cả các linh kiện không cần thiết: VGA rời, ổ cứng, ổ quang, card mở rộng và chỉ giữ lại:
- Mainboard.
- CPU và quạt tản nhiệt.
- Một thanh RAM duy nhất (thử từng thanh).
- Nguồn điện.
- Loa báo lỗi (Speaker).
Kích nguồn mainboard. Nếu mainboard hoạt động tốt, nó sẽ phát ra tiếng “bíp” báo lỗi RAM (do chỉ có một thanh RAM và hệ thống đã khởi tạo). Nếu không có tiếng bíp nào, mainboard đã bị lỗi nặng.
Kiểm Tra Khu Vực BIOS/CMOS
Lỗi BIOS là nguyên nhân phổ biến khiến mainboard không khởi động. Tháo pin CMOS và giữ nút Clear CMOS trong vài giây để đưa BIOS về trạng thái mặc định.
Nếu nghi ngờ lỗi ROM BIOS, kỹ thuật viên có thể thử nạp lại (flash) BIOS bằng thiết bị chuyên dụng. Đối với các mainboard đời mới, tính năng Dual BIOS hoặc BIOS Flashback cho phép khôi phục BIOS dễ dàng hơn.
Kiểm Tra Lỗi Quạt CPU Và Bộ Phận Tản Nhiệt
Nếu CPU được cấp nguồn đầy đủ nhưng quạt CPU không quay, hãy kiểm tra lại kết nối giắc cắm quạt (CPU_FAN header). Lỗi quạt không quay có thể là do mainboard không cấp đủ điện áp cho quạt hoặc mạch điều khiển quạt bị hỏng.
Kiểm tra keo tản nhiệt CPU. Nếu keo tản nhiệt đã khô cứng, CPU sẽ nóng lên rất nhanh, gây ra tình trạng tự tắt máy (Thermal Shutdown). Dù không phải lỗi mainboard, lỗi này ảnh hưởng nghiêm trọng đến tuổi thọ của mainboard và CPU.
Nguyên Nhân Chính Gây Hư Hỏng Mainboard Và Biện Pháp Phòng Ngừa
Hiểu rõ nguyên nhân giúp kỹ thuật viên đưa ra khuyến nghị phòng ngừa hiệu quả, nâng cao độ tin cậy của hệ thống.
Tác Động Từ Nguồn Điện Không Ổn Định
Nguồn điện là kẻ thù lớn nhất của mainboard. Nguồn điện bị đoản mạch (short circuit), chập chờn hoặc quá áp (overvoltage) sẽ làm hỏng các linh kiện nhạy cảm như MOSFET và Chipset.
Phòng ngừa: Luôn sử dụng bộ nguồn (PSU) chất lượng cao, có chứng nhận 80 PLUS. Sử dụng bộ lưu điện (UPS) hoặc thiết bị chống sét lan truyền để bảo vệ máy tính khỏi sự cố sét đánh hoặc biến động điện áp.
Hư Hỏng Vật Lý Và Môi Trường (Độ ẩm, nhiệt độ)
Đổ nước lên máy tính là nguyên nhân trực tiếp gây hỏng mainboard do đoản mạch các mạch in. Nhiệt độ quá cao (do hoạt động liên tục trong môi trường nóng) khiến các tụ điện nhanh chóng bị khô hoặc phù, giảm tuổi thọ của mainboard.
Phòng ngừa: Giữ máy tính trong môi trường khô ráo, thoáng mát. Vệ sinh máy tính định kỳ (6 tháng một lần) để loại bỏ bụi bẩn. Bụi bẩn bám lâu ngày có thể giữ ẩm và dẫn điện, gây đoản mạch nhỏ trên bề mặt mainboard.
Lỗi Từ Việc Nâng Cấp Hoặc Thao Tác Sai Kỹ Thuật
Việc lắp đặt hoặc tháo gỡ linh kiện không đúng cách có thể làm gãy chân socket CPU, làm cong hoặc gãy khe cắm RAM/VGA. Việc chạm tay trực tiếp vào mainboard mà không xả tĩnh điện (ESD) có thể gây hỏng hóc các chip điện tử.
Phòng ngừa: Luôn đeo vòng tay chống tĩnh điện khi thao tác bên trong thùng máy. Đọc kỹ hướng dẫn sử dụng và đảm bảo tương thích giữa các linh kiện (ví dụ: phiên bản BIOS phải hỗ trợ CPU mới). Việc lắp đặt cần nhẹ nhàng, dứt khoát và đúng khớp.
Các Công Cụ Và Kỹ Thuật Nâng Cao Trong Chẩn Đoán
Đối với các kỹ thuật viên chuyên nghiệp, việc sửa chữa mainboard còn bao gồm các bước chuyên sâu hơn.
Sử Dụng Máy Hiện Sóng (Oscilloscope)
Máy hiện sóng được dùng để kiểm tra các tín hiệu xung nhịp (Clock) và tín hiệu Reset, Power Good. Đây là các tín hiệu cực kỳ quan trọng, nếu chúng không đạt chuẩn về tần số và biên độ, mainboard chắc chắn sẽ không hoạt động.
Ví dụ, nếu xung Clock bị nhiễu hoặc có biên độ quá thấp, CPU sẽ không thể đồng bộ hóa hoạt động. Đây là lỗi mà đồng hồ VOM không thể phát hiện được.
Kỹ Thuật Đo Đạt Diode Mode
Kỹ thuật viên thường sử dụng chế độ đo Diode (Diode Mode) trên VOM để kiểm tra khả năng chạm tải (short circuit) của các đường mạch. Việc đo điện trở/điện áp sụt áp giữa các điểm Ground và các điểm nguồn (Power Rails) giúp xác định chính xác khu vực nào bị chạm.
Điện áp sụt áp (Voltage Drop) thấp bất thường, gần 0V, chứng tỏ đường mạch đó đang bị ngắn mạch. Điều này giúp khoanh vùng các chip bị lỗi như chip Lan, Sound, hay các IC điều khiển nguồn.
Để xác định cách kiểm tra main máy tính sống hay chết đòi hỏi sự kết hợp giữa kiến thức lý thuyết về điện tử máy tính và kinh nghiệm thực hành. Bằng việc thực hiện tuần tự các bước từ kiểm tra bằng mắt thường, đo điện áp bằng đồng hồ VOM, cho đến chẩn đoán mã lỗi chuyên sâu bằng Card Test, chúng ta có thể đưa ra kết luận chính xác về tình trạng của bo mạch chủ. Việc chẩn đoán lỗi chuyên nghiệp không chỉ giúp sửa chữa hiệu quả mà còn tăng cường độ tin cậy, đặc biệt quan trọng đối với anh em mới vào nghề kỹ thuật máy tính. Nắm vững những phương pháp này sẽ giúp tối ưu hóa quá trình khắc phục sự cố phần cứng.
