Việc tính khoảng cách bằng máy thủy bình là một kỹ năng cơ bản và thiết yếu trong ngành trắc địa, xây dựng, giúp xác định chính xác chiều dài giữa hai điểm trên thực địa. Thao tác này tuy đơn giản nhưng đòi hỏi sự tỉ mỉ và hiểu biết về nguyên lý hoạt động của thiết bị. Bài viết này sẽ hướng dẫn chi tiết phương pháp đo, công thức tính toán và những lưu ý quan trọng để đạt được kết quả chính xác cao nhất.
Nguyên Lý Cơ Bản của Phép Đo Khoảng Cách Quang Học
Phép đo khoảng cách bằng máy thủy bình dựa trên nguyên lý quang học, cụ thể là việc đọc các chỉ số trên mia (thước đo). Máy thủy bình được trang bị một lưới chỉ chữ thập trong ống ngắm, bao gồm một chỉ giữa và hai chỉ biên (chỉ trên và chỉ dưới). Khi ngắm vào mia, các chỉ này sẽ cắt ngang vạch chia trên mia, cung cấp các giá trị số đọc cần thiết.
Cấu tạo và hoạt động của chỉ tiêu cự
Hầu hết các máy thủy bình quang học đều có một hệ thống quang học đặc biệt cho phép đo khoảng cách gián tiếp. Bên trong ống ngắm, ngoài chỉ chữ thập dùng để cân bằng và đọc độ cao, còn có hai chỉ đo khoảng cách (stadia hairs) nằm song song với chỉ ngang trung tâm. Khoảng cách giữa hai chỉ đo này đã được hiệu chuẩn sẵn trong máy, thường là hằng số nhân 100.
Công thức tính khoảng cách D = (a – b) x 100
Khoảng cách từ tâm máy thủy bình đến mia được tính bằng công thức sau:
D = (a – b) x K
Trong đó:
- D: Khoảng cách từ tâm máy thủy bình đến mia (đơn vị mét).
- a: Số đọc chỉ trên trên mia.
- b: Số đọc chỉ dưới trên mia.
- K: Hằng số nhân của máy, với máy thủy bình thông thường K = 100.
Ví dụ, nếu số đọc chỉ trên (a) là 1.520m và số đọc chỉ dưới (b) là 1.480m, thì khoảng cách D = (1.520 – 1.480) x 100 = 0.040 x 100 = 4.0m. Công thức này giúp chuyển đổi chênh lệch đọc số thành khoảng cách thực địa một cách nhanh chóng và hiệu quả.
Chuẩn Bị Trước Khi Thực Hiện Đo Đạc
Để đảm bảo kết quả đo tính khoảng cách bằng máy thủy bình chính xác và tin cậy, việc chuẩn bị kỹ lưỡng là vô cùng quan trọng. Quy trình chuẩn bị bao gồm kiểm tra thiết bị, lựa chọn vị trí và cân chỉnh máy.
Máy thủy bình Leica NA320
Kiểm tra thiết bị và phụ kiện
Trước khi bắt đầu, hãy đảm bảo rằng máy thủy bình, mia (thước đo) và chân máy đều ở trạng thái hoạt động tốt. Chân máy phải vững chắc, các khóa siết chặt. Mia phải thẳng, không cong vênh, các vạch chia rõ ràng và không bị mờ. Việc kiểm tra định kỳ giúp phát hiện sớm các hư hỏng, tránh ảnh hưởng đến chất lượng đo đạc.
Lựa chọn vị trí đặt máy tối ưu
Chọn vị trí đặt máy thủy bình sao cho thuận lợi quan sát cả hai điểm cần đo, khoảng cách đến mia không quá xa để đảm bảo độ rõ nét khi đọc số. Nền đất đặt chân máy phải bằng phẳng, ổn định, tránh những nơi sụt lún hoặc rung lắc. Lý tưởng nhất là đặt máy ở vị trí cao hơn hoặc ngang bằng so với các mốc cần đo để có tầm nhìn tốt.
Cân chỉnh máy thủy bình chính xác
Đây là bước cực kỳ quan trọng để đảm bảo đường ngắm nằm ngang tuyệt đối.
- Đặt chân máy: Mở rộng chân máy, đặt vững chắc trên mặt đất.
- Lắp máy: Gắn máy thủy bình lên chân máy, siết chặt ốc cố định.
- Cân bằng sơ bộ: Điều chỉnh độ dài các chân máy để bọt thủy tròn nằm gần giữa vòng tròn.
- Cân bằng chính xác: Xoay máy sao cho bọt thủy tròn nằm trên đường thẳng đi qua hai ốc cân bằng bất kỳ. Vặn đồng thời hai ốc này ngược hoặc cùng chiều để đưa bọt nước vào giữa. Sau đó, xoay máy 90 độ và dùng ốc thứ ba điều chỉnh để bọt nước vào đúng vị trí cân bằng chính xác.
Đánh giá điều kiện môi trường
Điều kiện thời tiết có thể ảnh hưởng đáng kể đến kết quả đo. Tránh đo đạc trong điều kiện nắng gắt, mưa lớn, sương mù dày đặc hoặc gió mạnh, vì chúng có thể làm mờ hình ảnh, gây rung lắc máy hoặc khúc xạ ánh sáng, dẫn đến sai số. Luôn kiểm tra môi trường xung quanh và chỉ tiến hành đo khi điều kiện phù hợp.
⚠️ Lưu ý: Việc đảm bảo máy được cân chỉnh chuẩn xác là yếu tố then chốt, quyết định độ chính xác của mọi phép đo liên quan đến máy thủy bình.
Quy Trình Đo Khoảng Cách Bằng Máy Thủy Bình
Sau khi chuẩn bị đầy đủ, quy trình tính khoảng cách bằng máy thủy bình được thực hiện theo các bước cụ thể sau:
Đặt mia và ngắm mục tiêu
Đặt mia thẳng đứng tại điểm cần đo. Đảm bảo mia không bị nghiêng và mặt mia hướng về phía máy thủy bình. Sau đó, người đo điều chỉnh ống ngắm của máy thủy bình sao cho tâm ống ngắm hướng thẳng vào mia. Sử dụng các núm điều quang để điều chỉnh hình ảnh mia trong ống ngắm trở nên rõ nét nhất.
Đọc số liệu chỉ trên và chỉ dưới
Khi hình ảnh mia đã rõ nét, người đo tiến hành đọc các giá trị số trên mia tại vị trí giao nhau với chỉ trên (a) và chỉ dưới (b) của lưới chỉ chữ thập trong ống ngắm. Ghi lại các giá trị này một cách cẩn thận và chính xác. Đọc số liệu phải được thực hiện nhanh chóng và nhất quán để tránh sai số do mia hoặc máy bị dịch chuyển.
Áp dụng công thức để tính toán
Với hai giá trị a và b đã đọc được, áp dụng công thức D = (a – b) x 100 để tính khoảng cách bằng máy thủy bình từ tâm máy đến mia. Quá trình này có thể được lặp lại nhiều lần hoặc từ nhiều vị trí máy khác nhau để kiểm tra và tăng độ tin cậy của kết quả.
Những Lưu Ý Quan Trọng Để Đạt Độ Chính Xác Cao
Để đạt được độ chính xác tối ưu khi tính khoảng cách bằng máy thủy bình, cần lưu tâm đến nhiều yếu tố kỹ thuật và thực tế.
Ảnh hưởng của loại máy (cơ vs điện tử, toàn đạc)
Máy thủy bình cơ có độ chính xác thấp hơn so với máy thủy bình điện tử hoặc máy toàn đạc điện tử. Khi yêu cầu độ chính xác cao cho các công trình quan trọng, nên ưu tiên sử dụng các thiết bị hiện đại hơn như máy toàn đạc điện tử, vốn tích hợp khả năng đo khoảng cách trực tiếp bằng tia laser với độ chính xác vượt trội. Máy thủy bình cơ thường phù hợp cho các công việc không yêu cầu quá cao về sai số.
Thao tác đo và tính khoảng cách trên thực địa
Tầm quan trọng của mia và cách đọc số
Mia là một phần không thể thiếu trong phép đo thủy bình. Độ chính xác của mia (thẳng, rõ vạch chia) và kỹ năng đọc số của người đo ảnh hưởng trực tiếp đến kết quả. Đảm bảo mia luôn được giữ thẳng đứng bằng bọt thủy hoặc cân bằng điện tử. Khi đọc số, mắt phải nhìn vuông góc với mia để tránh sai số thị sai.
Tránh sai số từ điều kiện ngoại cảnh
Như đã đề cập, các yếu tố môi trường như nhiệt độ, ánh sáng, gió, và sương mù đều có thể gây sai số. Sự chênh lệch nhiệt độ lớn giữa mặt đất và không khí có thể tạo ra hiện tượng khúc xạ ánh sáng (ảo ảnh), làm biến dạng hình ảnh mia, đặc biệt ở khoảng cách xa. Hạn chế đo trong điều kiện bất lợi và luôn kiểm tra độ ổn định của hình ảnh.
Duy trì khoảng cách đo hợp lý
Mặc dù công thức D = (a – b) x 100 có thể áp dụng cho nhiều khoảng cách, nhưng việc duy trì khoảng cách đo hợp lý (thường dưới 80-100 mét) là cần thiết để đảm bảo độ rõ nét của mia và giảm thiểu ảnh hưởng của các yếu tố môi trường. Đo ở khoảng cách quá xa sẽ làm giảm độ chính xác do khó đọc số và tăng tác động của khúc xạ ánh sáng.

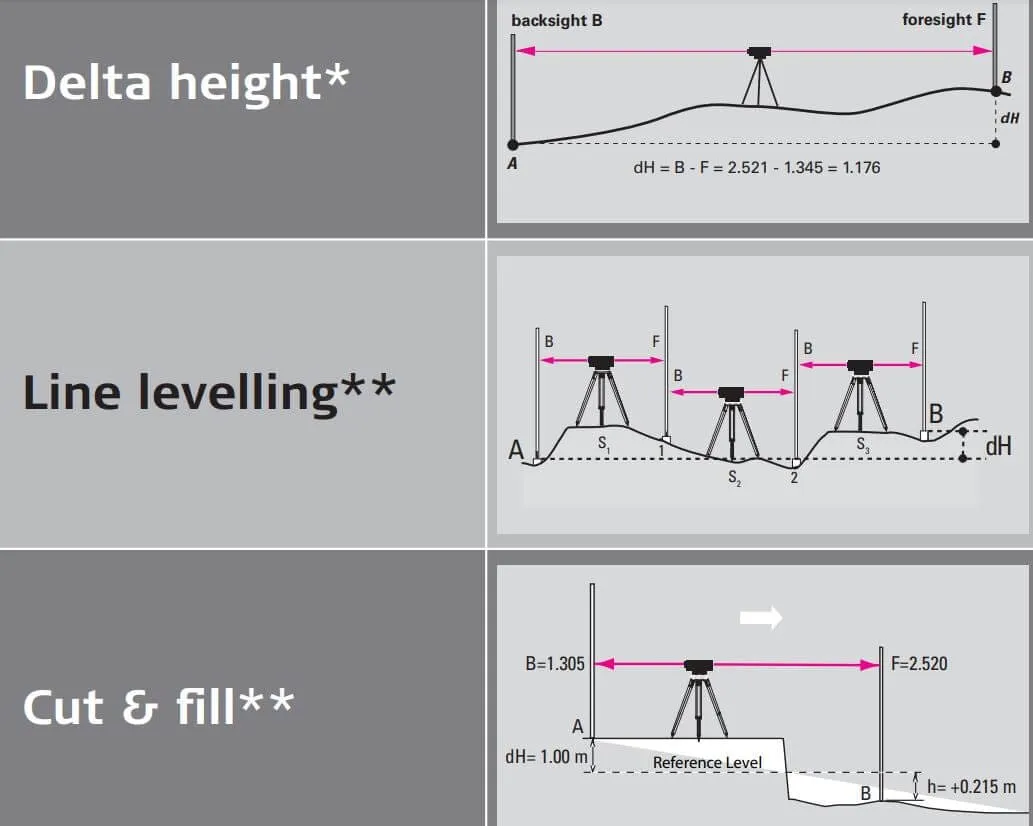

Hướng dẫn sử dụng máy thủy bình để đo đạc
Ứng Dụng Thực Tế Và Lựa Chọn Thiết Bị
Phép tính khoảng cách bằng máy thủy bình không chỉ dừng lại ở lý thuyết mà còn có nhiều ứng dụng quan trọng trong thực tế xây dựng và khảo sát địa hình.
Ứng dụng trong xây dựng và khảo sát
Máy thủy bình được dùng để xác định độ cao, độ chênh cao, và đặc biệt là khoảng cách ngang trong các dự án san lấp mặt bằng, xây dựng nền móng, kiểm tra độ dốc thoát nước, và bố trí các điểm công trình. Khả năng đo đạc nhanh chóng và tương đối chính xác giúp kỹ sư và công nhân dễ dàng kiểm soát chất lượng và tiến độ công việc.
Phân biệt máy thủy bình cơ và điện tử
Máy thủy bình cơ hoạt động hoàn toàn dựa trên nguyên lý quang học và cơ học, yêu cầu người dùng đọc số thủ công. Ngược lại, máy thủy bình điện tử (hay kỹ thuật số) tích hợp cảm biến quang học và vi xử lý, tự động đọc mã vạch trên mia và hiển thị kết quả số, giảm thiểu sai số do con người và tăng tốc độ đo.

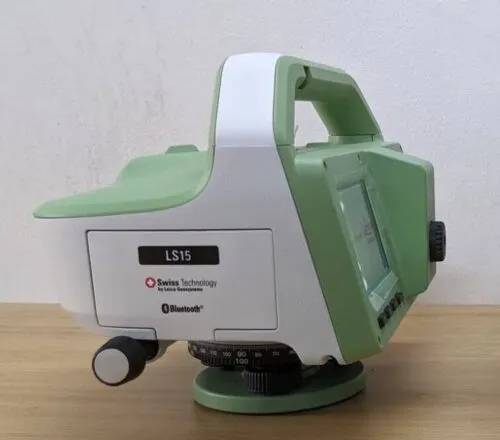

Máy thủy bình điện tử kỹ thuật số Leica LS15
Lựa chọn thiết bị phù hợp
Khi lựa chọn máy thủy bình, cần cân nhắc nhu cầu sử dụng và độ chính xác yêu cầu. Với các công trình nhỏ, không đòi hỏi độ chính xác tuyệt đối, máy thủy bình cơ truyền thống có thể là lựa chọn kinh tế. Tuy nhiên, đối với các dự án lớn, phức tạp hoặc yêu cầu cao về thời gian và độ chính xác, máy thủy bình điện tử hoặc máy toàn đạc là những sự đầu tư xứng đáng hơn. Các thương hiệu uy tín như Leica, Nikon, Topcon, Sokkia cung cấp nhiều dòng sản phẩm đa dạng, đáp ứng mọi nhu cầu.
Kết Luận
Việc tính khoảng cách bằng máy thủy bình là một kỹ năng cơ bản nhưng cực kỳ hữu ích, đóng góp vào sự chính xác và hiệu quả của nhiều công việc trắc địa và xây dựng. Nắm vững nguyên lý, quy trình, và các lưu ý quan trọng sẽ giúp người dùng đạt được kết quả đo đạc tin cậy, từ đó đảm bảo chất lượng và an toàn cho các dự án. Luôn thực hành và kiểm tra thiết bị định kỳ để duy trì hiệu suất tốt nhất.
