Trong lĩnh vực trắc địa và xây dựng, việc xác định độ cao địa hình một cách chính xác là nền tảng cho mọi công trình. Kỹ thuật cách tính chênh cao máy thủy bình đóng vai trò thiết yếu, giúp kỹ sư và nhà thầu kiểm soát cao độ thiết kế, đảm bảo chất lượng thi công. Bài viết này sẽ đi sâu vào nguyên lý và các phương pháp thực hành để tính toán chênh cao một cách chính xác, từ đó ứng dụng vào việc đo đạc cao độ các điểm mốc. Nắm vững phương pháp đo chênh cao không chỉ là yêu cầu cơ bản mà còn khẳng định chuyên môn trong việc sử dụng các thiết bị trắc địa hiện đại như máy thủy bình quang học hoặc máy thủy bình điện tử.
I. Tổng Quan Về Độ Chênh Cao Và Nguyên Lý Đo Đạc
Đo chênh cao là quy trình xác định sự khác biệt về cao độ thẳng đứng giữa hai hoặc nhiều điểm trên mặt đất. Đây là một trong những nhiệm vụ cốt lõi của trắc địa công trình. Máy thủy bình là công cụ chính thực hiện nhiệm vụ này dựa trên nguyên lý đo cao hình học.
Khái niệm cơ bản về độ chênh cao
Độ chênh cao, ký hiệu là $h$, là khoảng cách thẳng đứng giữa hai mặt phẳng thủy chuẩn đi qua hai điểm A và B. Cao độ tuyệt đối của một điểm (H) là khoảng cách thẳng đứng từ điểm đó đến mặt Geoid chuẩn (mặt biển trung bình). Việc đo chênh cao giúp ta suy ra cao độ tuyệt đối của điểm chưa biết.
Nguyên lý hoạt động của máy thủy bình
Máy thủy bình hoạt động dựa trên nguyên lý thiết lập một tia ngắm nằm ngang tuyệt đối (mặt phẳng thủy chuẩn). Khi máy đã được cân bằng chính xác, tia ngắm này sẽ giao với mia (thước đo) đặt tại điểm cần đo. Số đọc trên mia chính là khoảng cách thẳng đứng từ mặt phẳng tia ngắm đến điểm đặt mia.
Các thành phần thiết yếu trong đo chênh cao
Để thực hiện cách tính chênh cao máy thủy bình, cần có ba thành phần chính. Thứ nhất là máy thủy bình, có thể là loại quang học truyền thống hoặc máy thủy bình điện tử hiện đại. Thứ hai là mia (hoặc sào đo), một thước đo thẳng đứng có vạch chia rõ ràng, thường có chiều dài từ 3 đến 5 mét. Cuối cùng là các mốc chuẩn (Bench Mark – BM), là các điểm đã biết cao độ dùng làm cơ sở tham chiếu.
Thiết bị máy thủy bình cơ bản và mia dùng trong quy trình cách tính chênh cao máy thủy bình
II. Công Thức Cốt Lõi Tính Chênh Cao Đơn Giản
Phương pháp đo cao hình học là phương pháp phổ biến và chính xác nhất. Công thức cơ bản là nền tảng để tính toán tất cả các loại chênh cao phức tạp hơn. Việc nắm vững công thức này là bước đầu tiên trong việc thực hiện cách tính chênh cao máy thủy bình.
Công thức tính chênh cao tại một trạm máy
Khi máy thủy bình được đặt ở vị trí bất kỳ giữa hai điểm A và B, ta tiến hành đọc số trên mia. Điểm A là điểm đã biết cao độ (Hậu thị – số đọc sau). Điểm B là điểm cần xác định cao độ (Tiền thị – số đọc trước).
Công thức tính chênh cao $h_{AB}$ giữa điểm A và điểm B là:
$$h_{AB} = a – b$$
Trong đó, $a$ là số đọc mia tại điểm Hậu thị (A) và $b$ là số đọc mia tại điểm Tiền thị (B).
Xác định cao độ điểm cần tìm
Sau khi có độ chênh cao, ta dễ dàng tính được cao độ $H_B$ của điểm B. Cao độ điểm B bằng cao độ điểm A cộng với độ chênh cao giữa hai điểm.
$$H_B = HA + h{AB} = H_A + (a – b)$$
Nếu $a > b$, $h{AB}$ mang dấu dương, nghĩa là điểm B thấp hơn điểm A. Ngược lại, nếu $a < b$, $h{AB}$ mang dấu âm, nghĩa là điểm B cao hơn điểm A. Đây là kiến thức nền tảng trong trắc địa.
III. Quy Trình Chuẩn Bị Và Thiết Lập Máy Đo
Để đảm bảo kết quả đo đạc chính xác, người kỹ thuật viên phải thực hiện các bước chuẩn bị nghiêm ngặt. Sự ổn định và độ chính xác của máy thủy bình là yếu tố quyết định.
Kiểm tra và hiệu chỉnh máy trước khi đo
Trước khi ra thực địa, máy thủy bình cần được kiểm tra sai số $i$ (sai số góc nghiêng của trục ngắm). Dù sử dụng máy thủy bình Leica hay máy thủy bình Sokkia, việc kiểm tra này là bắt buộc. Nếu sai số vượt quá giới hạn cho phép, cần phải điều chỉnh lại bọt thủy tròn và bọt thủy dài. Máy phải được bảo trì thường xuyên để đảm bảo tia ngắm luôn nằm ngang.
Thiết lập vị trí đặt máy (Trạm máy)
Máy thủy bình nên được đặt ở vị trí gần giữa hai điểm A và B. Điều này giúp cân bằng khoảng cách ngắm trước và ngắm sau. Việc cân bằng khoảng cách ngắm là quan trọng nhất. Nó giúp triệt tiêu ảnh hưởng của sai số $i$ của máy và ảnh hưởng của hiện tượng khúc xạ ánh sáng. Khoảng cách tối đa từ máy đến mia thường không nên vượt quá 70 mét đối với đo cao kỹ thuật.
Cân bằng mia và mốc chuẩn
Mia phải được dựng thẳng đứng tuyệt đối trên điểm A và B. Sử dụng bọt thủy tròn gắn trên mia để đảm bảo độ thẳng. Điểm A thường là mốc chuẩn (BM) đã biết cao độ, hoặc là điểm chuyển (TP) từ trạm máy trước. Tính xác đáng của mốc chuẩn là cơ sở để tính toán cao độ tuyệt đối.

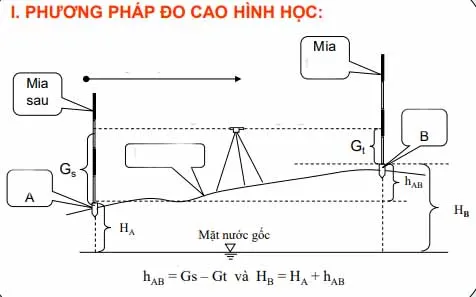

Sơ đồ minh họa phương pháp đo cao hình học để tính chênh cao bằng máy thủy bình
IV. Phương Pháp Tính Chênh Cao Máy Thủy Bình Chuyển Trạm (Đo Nối Tiếp)
Trong thực tế thi công, việc đo chênh cao qua một khoảng cách dài hoặc địa hình phức tạp đòi hỏi phải chuyển nhiều trạm máy. Đây là phương pháp phổ biến nhất trong trắc địa công trình.
Khái niệm về Hậu thị, Tiền thị và Điểm chuyển
Trong đo cao nối tiếp, điểm đo được chia thành:
- Hậu thị (Backsight – BS): Điểm đặt mia ở mốc đã biết cao độ. Số đọc này (a) được dùng để xác định chiều cao tia ngắm.
- Tiền thị (Foresight – FS): Điểm đặt mia ở điểm cần tìm cao độ. Số đọc này (b) được dùng để tính chênh cao.
- Điểm chuyển (Turning Point – TP): Điểm được sử dụng vừa là Tiền thị của trạm trước, vừa là Hậu thị của trạm sau. Cao độ của TP phải được tính toán chính xác trước khi chuyển máy.
Quy trình đo chênh cao nối tiếp
Quy trình bắt đầu từ mốc A (đã biết $H_A$) và kết thúc tại mốc B (cần tìm $H_B$). Kỹ thuật viên đặt máy tại Trạm I giữa A và TP1.
-
Trạm I:
- Đặt mia tại A (Hậu thị), đọc số $a_1$.
- Đặt mia tại TP1 (Tiền thị), đọc số $b_1$.
- Tính chênh cao $h_{A,TP1} = a_1 – b_1$.
- Tính cao độ $H_{TP1} = HA + h{A,TP1}$.
-
Trạm II:
- Chuyển máy sang Trạm II, đặt giữa TP1 và TP2 (hoặc B).
- Đặt mia tại TP1 (Hậu thị), đọc số $a_2$.
- Đặt mia tại TP2 (Tiền thị), đọc số $b_2$.
- Tính chênh cao $h_{TP1,TP2} = a_2 – b_2$.
- Tính cao độ $H{TP2} = H{TP1} + h_{TP1,TP2}$.
Quy trình này lặp đi lặp lại cho đến khi đến điểm cuối cùng B.
Công thức tính tổng chênh cao và cao độ điểm cuối
Nếu có $n$ trạm máy, tổng chênh cao $sum h$ giữa điểm đầu A và điểm cuối B là tổng của tất cả các độ chênh cao đã đo:
$$sum h_{AB} = h_1 + h_2 + … + h_n$$
Hoặc tổng quát hơn:
$$sum h_{AB} = sum a_i – sum b_i$$
Cao độ điểm cuối $H_B$ sẽ được tính bằng:
$$H_B = H_A + sum a_i – sum b_i$$
Việc ghi sổ đo đạc phải rõ ràng, phân biệt từng cặp Hậu thị và Tiền thị. Việc này giúp theo dõi độ chính xác của từng bước tính toán.
V. Phương Pháp Chi Tiết Xác Định Chiều Cao Tia Ngắm
Một phương pháp tính chênh cao máy thủy bình khác là thông qua việc xác định chiều cao tia ngắm (Height of Instrument – HI). Phương pháp này đặc biệt hữu ích khi cần xác định cao độ của nhiều điểm từ cùng một trạm máy.
Công thức tính chiều cao tia ngắm
Chiều cao tia ngắm $HI$ là cao độ của mặt phẳng tia ngắm so với mặt Geoid chuẩn.
$$HI = H_{Hậu thị} + a$$
Trong đó, $H_{Hậu thị}$ là cao độ đã biết của điểm đặt mia (điểm Hậu thị A), và $a$ là số đọc mia tại điểm Hậu thị.
Tính toán cao độ điểm Tiền thị
Khi đã xác định được $HI$, cao độ của bất kỳ điểm Tiền thị nào (B, C, D,…) có thể được tính bằng cách lấy $HI$ trừ đi số đọc mia tại điểm đó.
$$H_{Tiền thị} = HI – b$$
Trong đó, $b$ là số đọc mia tại điểm Tiền thị.
Phương pháp này giúp đơn giản hóa việc tính toán vì chỉ cần xác định $HI$ một lần duy nhất tại mỗi trạm máy. Tuy nhiên, nó yêu cầu máy thủy bình phải được cân bằng cực kỳ chính xác.
Hình ảnh kỹ thuật viên đang đọc số trên mia trong quá trình đo chênh cao
VI. Đảm Bảo Độ Chính Xác: Kiểm Tra Sai Số Và Bình Sai
Trong trắc địa, mọi phép đo đều chứa đựng sai số. Mục tiêu của chuyên môn đo đạc là giảm thiểu sai số và phân phối chúng một cách hợp lý. Việc kiểm tra và bình sai là bước không thể thiếu để xác nhận tính xác đáng của kết quả.
Kiểm tra sai số khép vòng (Sai số khép tuyến)
Khi đo chênh cao theo một tuyến khép kín (bắt đầu và kết thúc tại cùng một mốc) hoặc khép về một mốc đã biết cao độ, ta cần kiểm tra sai số.
- Sai số lý thuyết: Chênh cao lý thuyết của tuyến khép kín là 0. Chênh cao lý thuyết của tuyến khép mốc là hiệu số giữa cao độ mốc cuối và mốc đầu.
- Sai số đo được $f_h$: Là hiệu số giữa tổng chênh cao đo được và chênh cao lý thuyết.
$$fh = sum h{đo} – h_{lý thuyết}$$
Giới hạn sai số và cấp độ đo
Sai số $f_h$ phải nhỏ hơn sai số giới hạn cho phép ($F$). Sai số giới hạn phụ thuộc vào cấp độ đo (đo cao kỹ thuật, đo cao hạng chính xác).
- Ví dụ: Đối với đo cao kỹ thuật, sai số giới hạn thường được tính theo công thức $F = pm c sqrt{L}$, trong đó $L$ là tổng chiều dài tuyến đo (km), và $c$ là hệ số tùy thuộc vào cấp hạng.
Nếu sai số $f_h$ vượt quá $F$, toàn bộ tuyến đo phải được thực hiện lại.
Bình sai số đo chênh cao
Bình sai là quá trình phân phối sai số $f_h$ đã đo được vào các chênh cao từng đoạn ($h_i$) một cách hợp lý. Phương pháp bình sai phổ biến nhất là phân phối tỷ lệ với chiều dài các đoạn hoặc tỷ lệ với số trạm máy.
Công thức hiệu chỉnh cho mỗi chênh cao $v_i$:
$$v_i = -f_h times frac{Li}{L{tổng}}$$
Trong đó $Li$ là chiều dài đoạn đo $i$ và $L{tổng}$ là tổng chiều dài toàn tuyến. Chênh cao đã bình sai ($h’_i$) sẽ bằng $h_i + v_i$. Cao độ cuối cùng được tính từ các chênh cao đã bình sai này.
VII. Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Và Cách Khắc Phục
Mặc dù cách tính chênh cao máy thủy bình đã có công thức rõ ràng, nhiều yếu tố tại hiện trường có thể làm giảm độ chính xác. Kỹ sư cần nhận biết và kiểm soát các yếu tố này.
Ảnh hưởng của điều kiện môi trường
Khúc xạ ánh sáng là một nguyên nhân gây sai số hệ thống nghiêm trọng. Tia ngắm của máy thủy bình bị cong khi đi qua các lớp không khí có mật độ và nhiệt độ khác nhau, thường xảy ra mạnh nhất vào buổi trưa nắng gắt hoặc sát mặt đất.
- Khắc phục: Tránh đo vào thời điểm giữa trưa. Nâng cao máy lên khỏi mặt đất (tối thiểu 0.5m). Quan trọng nhất là giữ cân bằng khoảng cách ngắm trước và ngắm sau để triệt tiêu ảnh hưởng này.
Ảnh hưởng của thiết bị và dụng cụ
Sai số $i$ (sai số góc nghiêng của trục ngắm so với đường nằm ngang) là sai số hệ thống của máy. Dù nhỏ, nếu không được cân bằng khoảng cách, nó sẽ tích lũy theo thời gian. Mia bị võng hoặc vạch chia không chính xác cũng gây ra sai số ngẫu nhiên.
- Khắc phục: Thường xuyên kiểm nghiệm và hiệu chuẩn máy. Kiểm tra độ thẳng của mia trước khi đo. Sử dụng bọt thủy tròn trên mia để đảm bảo mia thẳng đứng tuyệt đối.
Ảnh hưởng của kỹ thuật đo
Độ chính xác khi đọc số trên mia là yếu tố do con người quyết định. Việc đọc sai số hàng chục hoặc hàng đơn vị là sai sót thô cần phải loại bỏ ngay lập tức. Cân bằng bọt thủy tròn của máy không kỹ lưỡng cũng làm sai lệch tia ngắm.
- Khắc phục: Thực hiện phép đo lặp (đo đi và đo về). Đặt chân máy vững chắc trên địa hình ổn định. Đảm bảo cân bằng bọt thủy tuyệt đối trước mỗi lần đọc số.
VIII. Ứng Dụng Thực Tiễn Chuyên Môn Trong Công Trình
Kỹ năng tính chênh cao bằng máy thủy bình không chỉ dừng lại ở lý thuyết mà còn được ứng dụng rộng rãi trong mọi giai đoạn của dự án xây dựng.
San lấp mặt bằng và kiểm soát cao độ
Việc đo chênh cao là cơ sở để lập lưới cao độ công trình. Nó giúp xác định khối lượng đào đắp cần thiết cho giai đoạn san lấp mặt bằng. Kỹ sư sử dụng máy thủy bình để liên tục kiểm tra và đánh dấu các cao độ thiết kế, đảm bảo mặt bằng đạt chính xác theo yêu cầu bản vẽ.
Định vị và kiểm tra móng cọc
Trong giai đoạn thi công móng, máy thủy bình được dùng để chuyển cao độ từ mốc chuẩn vào các cọc móng. Việc xác định đỉnh cọc chính xác là cực kỳ quan trọng đối với tính ổn định và kết cấu của công trình.
Kiểm tra độ dốc và thoát nước
Các công trình như đường sá, kênh mương, hoặc nền nhà xưởng đều cần độ dốc nhất định để đảm bảo thoát nước hiệu quả. Cách tính chênh cao máy thủy bình cho phép kiểm tra độ dốc ngang và dốc dọc một cách nhanh chóng, đảm bảo hệ thống thoát nước hoạt động như thiết kế.
IX. Phân Loại Phương Pháp Đo Cao Chi Tiết
Tùy thuộc vào yêu cầu độ chính xác của công trình, người ta áp dụng các cấp độ đo cao khác nhau. Nắm được phân loại này giúp kỹ thuật viên lựa chọn thiết bị và quy trình phù hợp.
Đo cao kỹ thuật
Đây là cấp độ đo phổ biến nhất, dùng cho đa số các công trình dân dụng và hạ tầng thông thường. Yêu cầu sai số giới hạn cho phép lớn hơn so với đo cao chính xác. Thường sử dụng máy thủy bình quang học hoặc máy thủy bình điện tử cơ bản.
Đo cao hạng chính xác (Đo cao cấp I, II)
Đo cao chính xác được áp dụng cho các công trình trọng điểm quốc gia, các công trình có yêu cầu độ chính xác cực cao như đập thủy điện, đường ray xe lửa, hoặc lập lưới cao độ quốc gia. Việc đo phải tuân thủ quy trình nghiêm ngặt, sử dụng máy thủy bình tự động có độ phóng đại lớn, mia Invar (hợp kim không giãn nở do nhiệt) và thường thực hiện đo lặp nhiều lần (đo đi và đo về).
Kết thúc quy trình, kỹ thuật viên cần lập bản ghi đo đạc chi tiết, bao gồm cả điều kiện môi trường, loại thiết bị sử dụng, và kết quả bình sai. Điều này chứng minh chuyên môn và tính xác đáng của dữ liệu đo đạc. Việc áp dụng đúng cách tính chênh cao máy thủy bình, từ việc thiết lập máy đến công thức toán học và kiểm soát sai số, là nền tảng không thể thiếu cho mọi dự án trắc địa.
Kỹ thuật cách tính chênh cao máy thủy bình là một kỹ năng nền tảng và cốt lõi trong ngành trắc địa và xây dựng. Việc nắm vững nguyên lý hoạt động, áp dụng đúng công thức $H_B = HA + (a – b)$ cho đo cao đơn giản và $sum h{AB} = sum a_i – sum b_i$ cho đo cao nối tiếp, là yếu tố then chốt để đảm bảo tính chính xác của mọi dữ liệu cao độ. Hơn thế nữa, việc kiểm tra sai số khép tuyến và thực hiện bình sai là bằng chứng của chuyên môn cao, đảm bảo kết quả đo đạc đáng tin cậy. Nền tảng kiến thức vững chắc này giúp các kỹ sư đưa ra các quyết định thi công chính xác, giảm thiểu rủi ro và nâng cao chất lượng công trình.
