Bộ não của máy tính không xuất hiện từ hư vô. Tại MayTinhVN, chúng tôi hiểu rằng quy trình sản xuất cpu là đỉnh cao của kỹ thuật nhân loại. Từ những hạt cát thạch anh rẻ tiền, qua hàng trăm bước xử lý nano phức tạp, Intel và TSMC đã tạo nên những con chip mạnh mẽ. Hãy cùng khám phá hành trình từ silicon thô đến bộ vi xử lý Core i9 đời mới nhất trong năm 2026.
Nguồn gốc sơ khai từ khoáng vật Silic
Mọi linh kiện điều khiển hệ thống, từ BIOS đến Registry, đều bắt đầu bằng cát. Cát thạch anh chứa hàm lượng lớn Silicon Dioxide (SiO2), nguyên liệu nền tảng cho ngành bán dẫn. Silicon là nguyên tố phổ biến thứ hai trong vỏ Trái Đất sau Oxy. Tuy nhiên, cát tự nhiên chứa quá nhiều tạp chất để làm chip. Các nhà máy phải thực hiện chiết tách và tinh luyện hóa học. Quá trình này giúp đạt độ tinh khiết tuyệt đối là 99,9999999%.
Người ta gọi đây là mức “Eleven Nines” (mười một con số chín). Mức độ sạch này cao hơn bất kỳ loại thực phẩm hay dược phẩm nào trên thế giới. Chỉ một hạt bụi nhỏ hơn 10 nanomet cũng có thể làm hỏng toàn bộ mạch điện. Vì vậy, quy trình sản xuất cpu luôn diễn ra trong “phòng sạch” (Clean room). Không gian này sạch hơn phòng mổ bệnh viện gấp hàng ngàn lần. Nhân viên phải mặc trang phục đặc biệt gọi là “bunny suits” để ngăn da chết hay sợi vải rơi ra.
Mẫu cát thạch anh thô được sử dụng để bắt đầu quá trình tinh luyện silicon
Chế tạo thỏi Ingot và tấm Wafer siêu phẳng
Sau khi tinh khiết hóa, silicon được nung nóng chảy trong các lò luyện chân không. Một mầm tinh thể nhỏ được nhúng vào silicon lỏng và xoay từ từ để kéo lên. Kết quả là tạo ra một khối trụ silicon đơn tinh thể khổng lồ gọi là Ingot. Một khối Ingot trung bình nặng khoảng 100kg và có cấu trúc nguyên tử cực kỳ ổn định. Đây là tiền thân của mọi bộ vi xử lý hiện đại trên thế giới.
Tiếp theo, thỏi Ingot được cắt lát bằng lưỡi cưa kim cương cực mỏng. Mỗi lát cắt này được gọi là một tấm Wafer (đĩa bán dẫn). Độ dày của Wafer chỉ tương đương một tờ giấy nhưng lại cực kỳ cứng. Ngày nay, tiêu chuẩn đường kính 300mm là phổ biến nhất để tối ưu hóa sản lượng chip. Việc duy trì mặt phẳng hoàn mỹ là yêu cầu bắt buộc trong quy trình sản xuất cpu chuyên nghiệp. Các kỹ sư sẽ mài bóng gương để loại bỏ mọi vết xước li ti trên bề mặt.

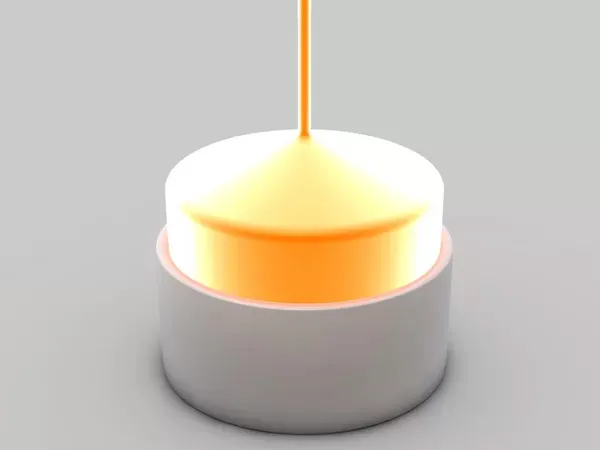

Khối silicon đơn tinh thể Ingot sau khi được kéo ra khỏi lò nung nóng chảy

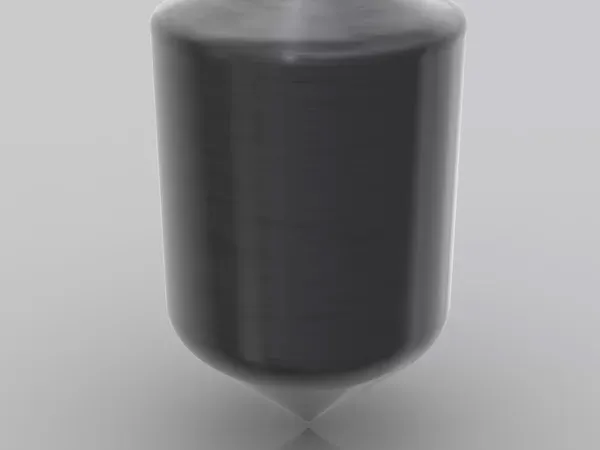

Khối silicon đơn tinh thể nặng hơn 100 kg đang được chuẩn bị để đưa vào máy cắt lát
Công nghệ quang khắc Photolithography tinh vi
Sau khi có Wafer sạch, bước quan trọng nhất là “vẽ” mạch điện lên mặt đĩa. Một lớp chất cản quang (Photoresist) dạng lỏng được phủ đều lên bề mặt Wafer thông qua lực ly tâm. Chất này có đặc tính nhạy cảm với ánh sáng giống như phim máy ảnh thời xưa. Độ dày lớp phủ phải đạt mức phân tử để đảm bảo độ chính xác cho bóng bán dẫn.
Sử dụng tia cực tím (UV) hoặc EUV, máy quang khắc sẽ chiếu sơ đồ mạch qua một mặt nạ (Mask). Các thấu kính đặc biệt sẽ thu nhỏ hình ảnh sơ đồ đi hàng chục lần trước khi in lên Wafer. Tại MayTinhVN, chúng tôi quan sát thấy xu hướng năm 2026 sử dụng bước sóng cực ngắn để tạo ra các bóng bán dẫn 2nm. Đây là công nghệ độc quyền mà chỉ một vài tập đoàn như ASML mới có thể cung cấp linh kiện máy móc chính xác. quy trình sản xuất cpu ở giai đoạn này quyết định trực tiếp đến hiệu năng và mức tiêu thụ điện của chip.

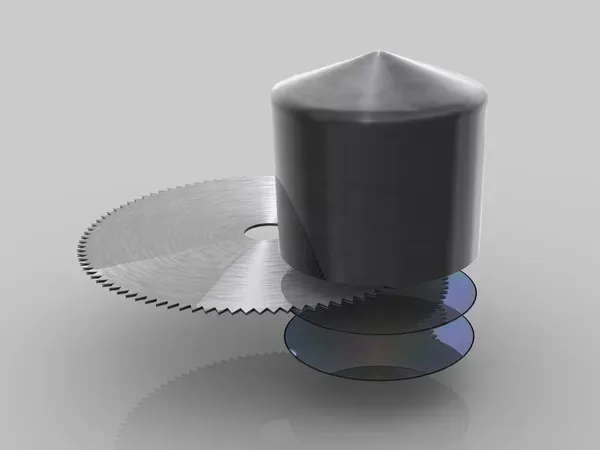

Máy cắt laser hoặc cưa kim cương đang lát mỏng thỏi silicon thành các tấm wafer

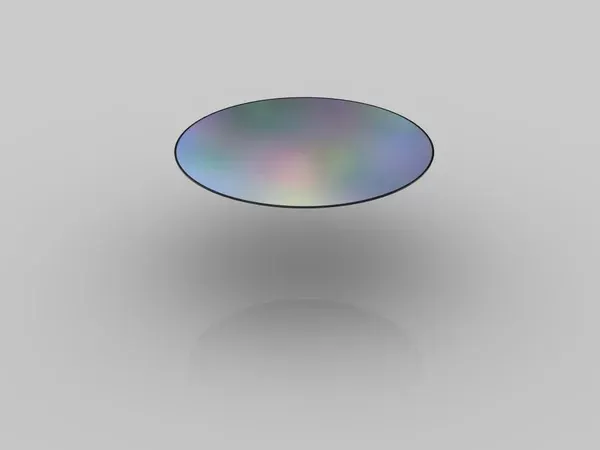

Các tấm wafer sau khi cắt được mài bóng đến mức mịn như gương để chuẩn bị in mạch
Khắc hóa học và định hình Transistor
Khi tia UV chiếu qua mặt nạ, những phần chất cản quang bị tiếp xúc sẽ thay đổi cấu trúc. Người ta dùng dung dịch đặc biệt để rửa trôi những phần bị phơi sáng, làm lộ ra lớp silicon bên dưới. Đây là quá trình “hiện hình” giống như phim ảnh truyền thống. Sau đó, một luồng hóa chất hoặc plasma sẽ ăn mòn các phần silicon không được bảo vệ. Kết quả là tạo ra các rãnh siêu nhỏ theo đúng thiết kế của các kỹ sư Intel hay AMD.
Bóng bán dẫn (Transistor) chính là các công tắc đóng/ngắt dòng điện siêu nhỏ. Một chip Core i9 hiện nay chứa hàng chục tỷ bóng bán dẫn như vậy. Kích thước của chúng nhỏ đến mức hàng triệu chiếc mới bằng một đầu chiếc kim khâu. Việc làm chủ quy trình sản xuất cpu ở quy mô nano đòi hỏi sự kiểm soát nhiệt độ và áp suất cực kỳ khắt khe. Chỉ một sai lệch 0.1 độ C cũng có thể khiến toàn bộ lô hàng bị lỗi (Bad Yield).

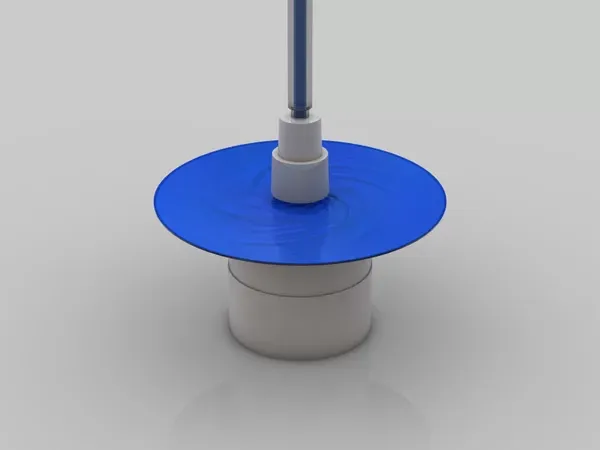

Chất cản quang màu xanh được phủ lên bề mặt wafer thông qua trục quay tốc độ cao
Hệ thống thấu kính thu nhỏ sơ đồ mạch điện từ mặt nạ mask xuống bề mặt wafer
Cấy ion Doping và thay đổi tính dẫn điện
Silicon nguyên chất vốn không dẫn điện tốt ở điều kiện thường. Để biến nó thành chất bán dẫn, các nhà khoa học thực hiện bước “Doping” (cấy tạp chất). Các dòng ion (nguyên tử mang điện) được bắn vào bề mặt Wafer với vận tốc cực lớn. Những ion này sẽ len lỏi vào cấu trúc tinh thể của silicon, biến nó thành loại P (dương) hoặc loại N (âm).
Việc cấy ion này cho phép dòng điện chạy qua hoặc dừng lại tùy theo điện áp cấp vào. Đây chính là nguyên lý của hệ thống số nhị phân 0 và 1 mà máy tính sử dụng. Trong quy trình sản xuất cpu, quá trình này thường lặp đi lặp lại hàng chục lần. Sau mỗi lần cấy, Wafer lại được phủ cản quang, phơi sáng và rửa sạch để tạo thêm các lớp chức năng khác. Điều này giải thích tại sao cấu trúc một con chip lại có chiều sâu không gian giống như một thành phố thu nhỏ.

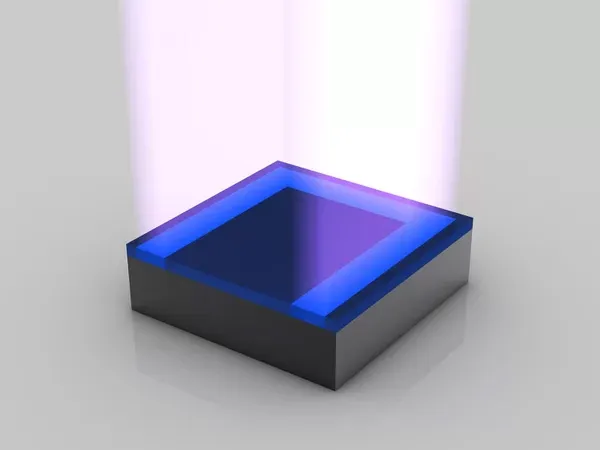

Sơ đồ minh họa kích thước siêu nhỏ của các bóng bán dẫn trên bề mặt chip

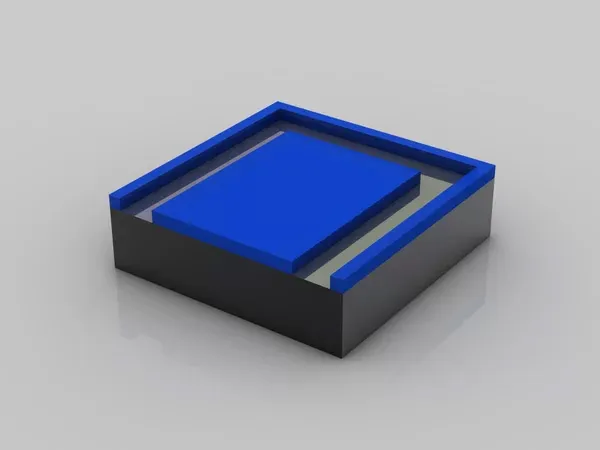

Dùng dung dịch dung môi để loại bỏ các phần chất cản quang đã bị phơi sáng UV
Kết nối kim loại đa tầng (Metalization)
Sau khi tạo xong hàng tỷ bóng bán dẫn, chúng ta cần dây dẫn để nối chúng lại. Một lớp cách điện mỏng được phủ lên trên, sau đó các lỗ kết nối được khắc xuyên qua. Máy móc sẽ đổ đầy kim loại (thường là đồng hoặc nhôm) vào các lỗ và rảnh này. Quá trình này được gọi là Metalization, giúp tạo ra mạng lưới giao thông cho electron di chuyển giữa các Transistor.
Một bộ vi xử lý hiện đại năm 2026 có thể có tới 20-30 lớp kim loại xếp chồng lên nhau. Nếu phóng to, bạn sẽ thấy nó giống hệt các nút giao thông cao tầng tại New York hay Tokyo nhưng ở quy mô nano. Tốc độ truyền tải dữ liệu phụ thuộc rất lớn vào độ nguyên chất của các lớp dẫn điện này. Tại MayTinhVN, chúng tôi nhận thấy các chip tiến trình nhỏ thường gặp hiện tượng rò điện (Leaking). Do đó, quy trình sản xuất cpu phải bổ sung các lớp High-K cách điện để duy trì hiệu suất năng lượng.

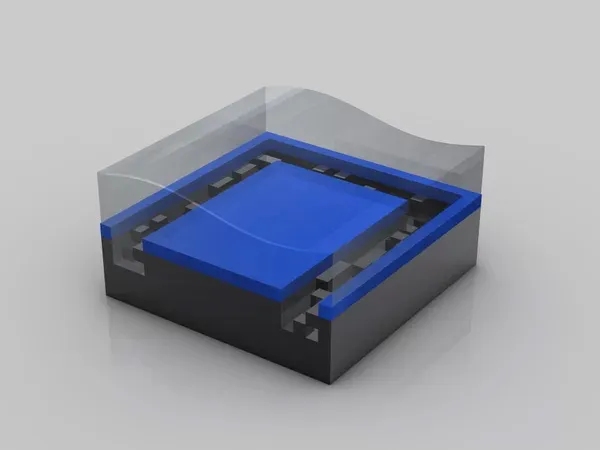

Quá trình khắc hóa chất để loại bỏ các phần silicon thừa không có lớp bảo vệ

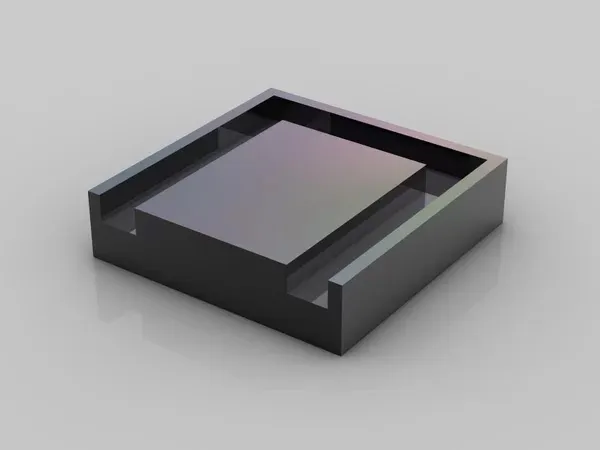

Bề mặt wafer lộ ra các mô hình mạch điện đầu tiên sau khi tẩy bỏ chất cản quang

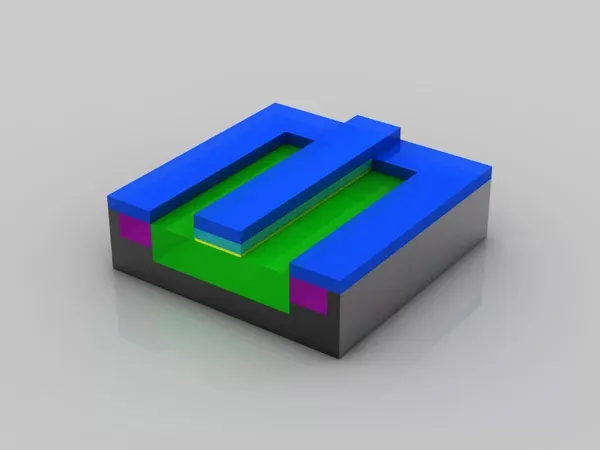

Chuẩn bị lớp phủ mới để thực hiện bước cấy ion thay đổi đặc tính dẫn điện
Kiểm tra vận hành và cắt Die (Dicing)
Khi Wafer đã hoàn thiện mọi lớp mạch, nó được đưa vào máy kiểm tra tự động. Các đầu dò siêu nhỏ sẽ chạm vào từng con chip trên Wafer để test khả năng phản hồi điện. Những con chip lỗi sẽ được đánh dấu bằng mực đỏ để loại bỏ sau này. Tỷ lệ chip hoạt động tốt trên một tấm Wafer được gọi là Yield Rate. Đối với các tiến trình mới như 2nm, Yield Rate ban đầu thường rất thấp, khiến giá thành chip mới luôn đắt đỏ.
Sau khi kiểm tra, tấm Wafer được cắt ra thành hàng trăm, hàng ngàn mảnh nhỏ gọi là Die. Mỗi Die chính là một bộ não CPU rời rạc nhưng chưa có vỏ bọc. Trong quy trình sản xuất cpu, việc cắt Die phải cực kỳ chuẩn xác để không làm nứt các mạch phía trong. Các mảnh Die tốt sẽ được gắp ra bằng tay robot và chuyển sang khu vực đóng gói.
Súng bắn ion công suất lớn đang đẩy các hạt nguyên tử vào sâu trong cấu trúc silicon

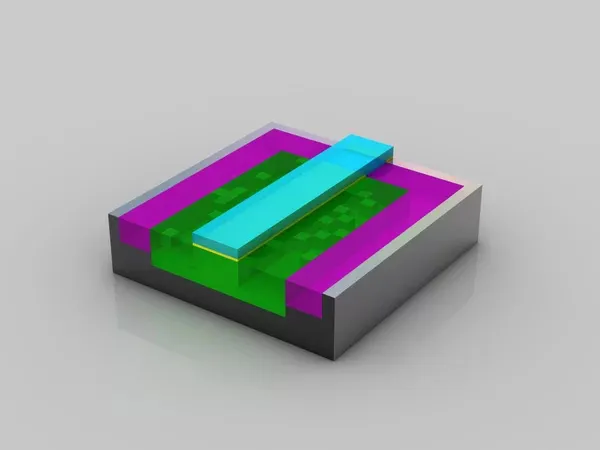

Rửa sạch các tạp chất dư thừa sau khi hoàn thành công đoạn bắn phá ion

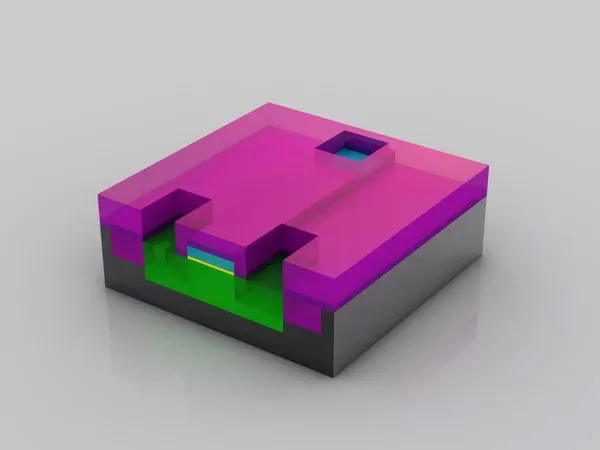

Các rãnh cách điện màu hồng được tạo ra để ngăn cách giữa các bóng bán dẫn
Đóng gói Packaging và tản nhiệt chuyên sâu
Mảnh Die silicon rất mỏng manh và nhạy cảm với môi trường. Vì vậy, bước đóng gói (Packaging) là vô cùng cần thiết. Die sẽ được đặt lên một bảng mạch nhỏ màu xanh lá (Substrate). Phía trên Die là nắp kim loại dẫn nhiệt (IHS) thường làm bằng đồng mạ niken. Nắp này giúp bảo vệ nhân silicon và hỗ trợ lan tỏa nhiệt ra quạt tản nhiệt của máy tính.
Giữa nắp kim loại và Die thường có một lớp keo tản nhiệt hoặc thiếc hóa lỏng để tối ưu truyền nhiệt. Sau khi đóng gói, chúng ta có một sản phẩm CPU hoàn chỉnh mà bạn thường thấy trong các cửa hàng. quy trình sản xuất cpu lúc này chuyển sang khâu kiểm soát chất lượng cuối cùng. Tại MayTinhVN, chúng tôi khuyên người dùng nên sử dụng các loại keo tản nhiệt chính hãng để bảo vệ thành quả của công nghệ này.

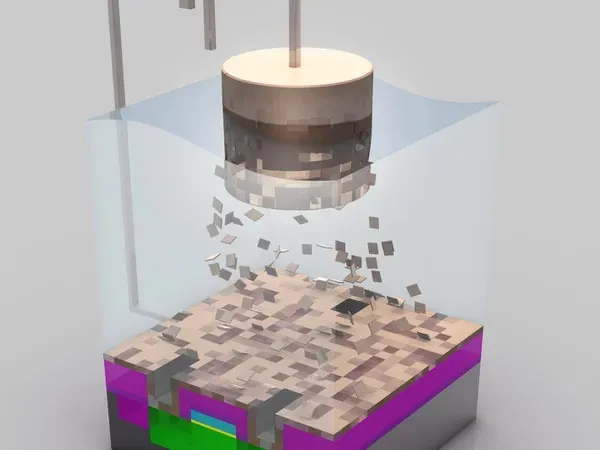

Quá trình mạ đồng điện hóa để đổ đầy kim loại vào các rãnh kết nối mạch

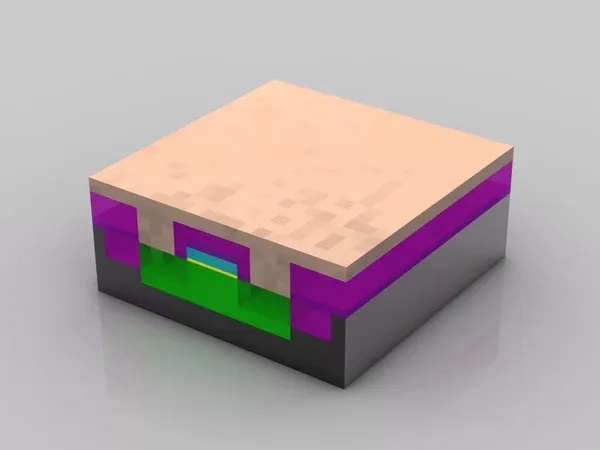

Các ion đồng bám chặt vào bề mặt tạo thành mạng lưới dây dẫn siêu vi

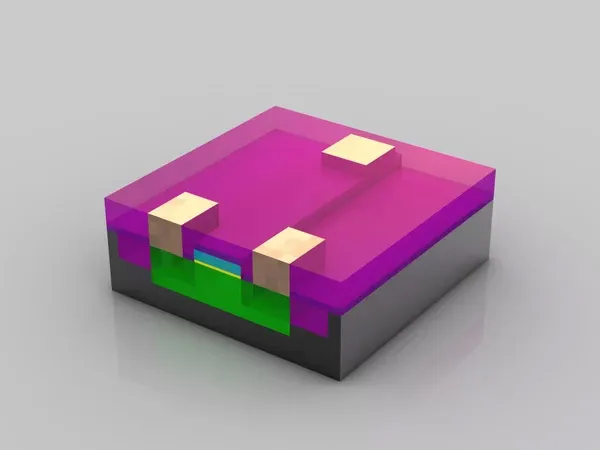

Dùng máy đánh bóng hóa học để loại bỏ phần đồng thừa tạo bề mặt bằng phẳng
Phân loại Binning — Bí mật của i3, i5, i7 và i9
Có một sự thật thú vị là mọi chip i3, i5, i7 trong cùng một thế hệ thường được sản xuất chung một lô. Tuy nhiên, do sai lệch nhỏ trong quy trình sản xuất cpu, một số chip đạt xung nhịp cao, một số lại tỏa nhiều nhiệt hơn. Intel sẽ tiến hành quá trình gọi là Binning (Phân loại). Những chip hoàn hảo nhất, ít lỗi nhất sẽ được đặt tên là Core i9 hoặc i7 với xung nhịp mở khóa (K-series).
Ngược lại, những chip có một vài nhân bị lỗi sẽ bị khóa các nhân đó lại và bán dưới tên Core i5 hoặc i3. Điều này giúp nhà sản xuất tận dụng tối đa lượng tài nguyên silicon và giảm thiểu lãng phí. Khi bạn mua một CPU, bạn đang mua một sản phẩm đã được phân loại cực kỳ khắt khe về điện năng tiêu thụ và độ ổn định nhiệt độ. Do đó, việc ép xung (Overclocking) quá mức có thể gây hỏng hóc nếu bạn không sở hữu các dòng “bin” chất lượng cao.
Tại MayTinhVN, sau khi hỗ trợ kỹ thuật cho hàng ngàn cấu hình máy tính, chúng tôi nhận thấy các mã CPU cuối bảng (như i9-14900KS) luôn thể hiện sự ổn định vượt trội nhờ quá trình tuyển chọn khắt khe này. Việc hiểu rõ nguồn gốc linh kiện giúp bạn biết trân trọng hơn sự kỳ diệu của công nghệ silicon trong kỷ nguyên 2026. Một chiếc CPU nhỏ bé là minh chứng cho trí tuệ con người trong việc điều khiển những thứ nhỏ bé nhất để tạo ra sức mạnh tính toán vĩ đại nhất.
Dù công nghệ có thay đổi từ kiến trúc x86 sang ARM hay chiplet, quy trình sản xuất cpu vẫn dựa trên những nguyên lý cốt lõi từ quang khắc và tinh luyện silicon. Hy vọng qua bài viết này, bạn đã hiểu rõ hơn về cách bộ não máy tính được tạo ra. Nếu bạn đang có nhu cầu cài đặt Windows 11 hoặc tối ưu hóa hiệu suất CPU, hãy ghé thăm MayTinhVN.net để có những hướng dẫn thực tế và chuyên sâu nhất từ các chuyên gia IT support.
