Việc lựa chọn công suất máy bơm nước chính xác là nền tảng để đảm bảo hiệu quả vận hành tối đa và tiết kiệm chi phí năng lượng. Để thực hiện cách tính chọn công suất máy bơm nước chuẩn xác, người dùng cần nắm vững các tham số kỹ thuật cốt lõi như Lưu lượng (Q), Cột áp (H), và Hiệu suất bơm ($eta$). Một tính toán sai lầm có thể dẫn đến lãng phí điện năng, giảm tuổi thọ thiết bị, hoặc thậm chí là không đáp ứng đủ nhu cầu sử dụng thực tế. Bài viết này cung cấp quy trình toàn diện để xác định công suất bơm tối ưu, dựa trên các nguyên tắc kỹ thuật và phân tích Đường đặc tính Q-H của máy.
Định Nghĩa Công Suất Máy Bơm Nước Và Các Thông Số Cơ Bản
Để thực hiện việc tính toán công suất bơm, điều quan trọng là phải hiểu rõ định nghĩa và mối quan hệ giữa các thông số cơ bản. Công suất máy bơm không chỉ là lượng điện tiêu thụ mà còn là năng lượng thủy lực được truyền tải.
Công Suất Điện (Pđc) Và Công Suất Thủy Lực (Phu)
Công suất máy bơm được chia thành hai loại chính, phản ánh quá trình chuyển đổi năng lượng trong thiết bị.
Công suất Điện ($P_{đc}$) hay Công suất Đầu vào là tổng lượng điện năng mà động cơ tiêu thụ trong một đơn vị thời gian. Đây là thông số thường được ghi trên nhãn mác của máy bơm, tính bằng đơn vị kW hoặc HP. Công suất điện luôn lớn hơn công suất thủy lực vì có sự tổn thất năng lượng.
Công suất Thủy lực ($P_{hu}$) hay Công suất Hữu ích là lượng năng lượng thực tế mà máy bơm truyền vào chất lỏng (nước) để di chuyển nó. Công suất này tỷ lệ thuận với Lưu lượng và Cột áp tổng. Đây là công suất thực sự cần thiết cho công việc.
Mối quan hệ giữa hai loại công suất này được xác định bởi Hiệu suất toàn phần ($eta$): $P{đc} = frac{P{hu}}{eta}$. Hiệu suất bơm ($eta$) là chỉ số quan trọng, thể hiện mức độ chuyển đổi năng lượng hiệu quả của máy bơm.
Tầm Quan Trọng Của Lưu Lượng (Q) Và Cột Áp (H)
Lưu lượng (Q) và Cột áp (H) là hai yếu tố quyết định đến công suất thủy lực của máy bơm.
Lưu lượng (Q) là thể tích chất lỏng được máy bơm vận chuyển qua một mặt cắt ngang trong một đơn vị thời gian, thường được tính bằng $m^3/h$ hoặc $l/s$. Việc xác định Q phải dựa trên nhu cầu sử dụng thực tế (ví dụ: lượng nước cần cho sinh hoạt, tưới tiêu, hay sản xuất).
Cột áp (H) là năng lượng mà máy bơm cung cấp cho một đơn vị trọng lượng chất lỏng, thường được đo bằng mét (m). Cột áp biểu thị chiều cao tổng cộng mà nước có thể được đẩy lên hoặc khoảng cách mà nó có thể di chuyển. Cột áp tổng bao gồm cột áp tĩnh (chiều cao thực tế) và cột áp tổn thất (do ma sát và các phụ kiện).
Phân Tích Các Yếu Tố Ảnh Hưởng Đến Việc Lựa Chọn Công Suất
Việc tính toán công suất động cơ yêu cầu không chỉ dừng lại ở Lưu lượng và Cột áp tĩnh. Một tính toán chính xác phải xem xét toàn bộ các yếu tố tổn thất trong hệ thống bơm.
Yếu Tố Thủy Lực (Q Và H Yêu Cầu)
Nhu cầu sử dụng là yếu tố khởi điểm. Nếu bơm quá lớn so với nhu cầu Q và H, máy bơm sẽ hoạt động không hiệu quả, tốn điện. Ngược lại, nếu bơm quá nhỏ, hệ thống sẽ không cung cấp đủ nước.
Đối với hệ thống sinh hoạt, Q được tính dựa trên số lượng người dùng và số lượng thiết bị sử dụng đồng thời. Đối với công nghiệp, Q dựa trên yêu cầu sản xuất và quy trình.
Cột áp tĩnh (Hst) là tổng chiều cao thực tế từ mặt nước nguồn (hút) đến điểm xả cao nhất (đẩy). Cột áp động (Hđ) là cột áp bổ sung cần thiết để duy trì tốc độ dòng chảy.
Tổn Thất Năng Lượng Trong Hệ Thống Đường Ống (Ht)
Tổn thất cột áp ($H_t$) là sự giảm áp suất do ma sát khi chất lỏng chảy qua đường ống, van, co cút, và các phụ kiện khác.
Tổn thất ma sát là do sự tương tác giữa chất lỏng và thành ống, phụ thuộc vào vận tốc dòng chảy, đường kính ống, chiều dài ống và độ nhám của vật liệu ống. Tổn thất ma sát tăng lên đáng kể khi tốc độ dòng chảy quá cao.
Tổn thất cục bộ là do các thay đổi đột ngột về hướng chảy (co, cút 90 độ), thay đổi tiết diện ống (van giảm áp, Tê). Trong nhiều tính toán đơn giản, tổn thất cục bộ được tính bằng cách nhân tổng chiều dài ống với một hệ số kinh nghiệm (thường là 10% đến 20%).
$$
H{t} = H{text{ma sát}} + H_{text{cục bộ}}
$$
Hiệu Suất Của Máy Bơm ($eta$) Và Động Cơ ($eta_m$)
Hiệu suất là chỉ số quan trọng quyết định công suất điện yêu cầu. Hiệu suất toàn phần của máy bơm ($eta$) là tích của hiệu suất thủy lực ($eta{h}$), hiệu suất thể tích ($eta{v}$), và hiệu suất cơ khí ($eta_{m}$).
Hiệu suất máy bơm thường đạt từ 40% đến 85%, tùy thuộc vào loại bơm và điểm làm việc. Các máy bơm hiện đại, đặc biệt là bơm ly tâm, có đường đặc tính Q-H. Khi chọn máy bơm, ta phải đảm bảo điểm làm việc (giao điểm của đường đặc tính bơm và đường đặc tính hệ thống) nằm gần Điểm Hiệu suất Tốt Nhất (BEP – Best Efficiency Point) để tối ưu hóa năng lượng.
Công suất động cơ ($P_{đc}$) được tính dựa trên hiệu suất bơm ($eta_b$) và hiệu suất động cơ ($eta_m$). Động cơ điện có hiệu suất $eta_m$ thường nằm trong khoảng 85% đến 95%.
Đặc Tính Chất Lỏng Và Điều Kiện Hút Xả (NPSH)
Đặc tính của chất lỏng như nhiệt độ, độ nhớt, và tỷ trọng ảnh hưởng trực tiếp đến công suất cần thiết.
Nếu bơm chất lỏng có độ nhớt cao (ví dụ: dầu), máy bơm cần công suất lớn hơn so với bơm nước sạch. Tỷ trọng nước (thường là $1000 text{ kg/m}^3$ ) là yếu tố cơ bản trong công thức tính công suất thủy lực.
NPSH (Net Positive Suction Head – Cột áp hút dương thực) là một tham số kỹ thuật cực kỳ quan trọng, đặc biệt khi máy bơm đặt cao hơn mặt nước nguồn hoặc khi nước nguồn nóng. NPSH yêu cầu ($NPSH{r}$) của bơm phải nhỏ hơn NPSH sẵn có ($NPSH{a}$) của hệ thống lắp đặt. Nếu không thỏa mãn điều kiện này, hiện tượng xâm thực (Cavitation) sẽ xảy ra, gây hỏng hóc cánh bơm và giảm đáng kể hiệu suất, dẫn đến sự lãng phí công suất.

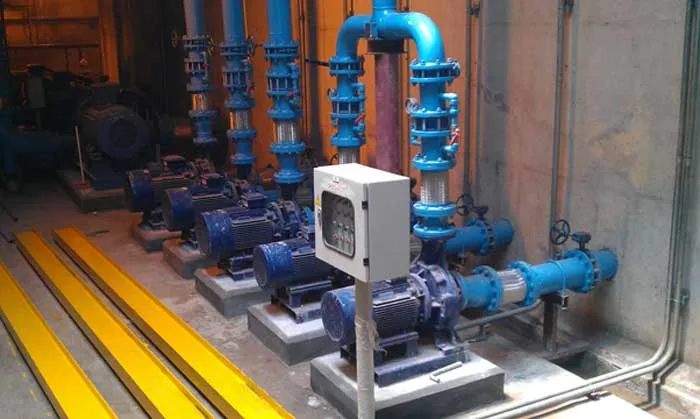

Máy bơm nước được hiểu là loại thiết bị cơ học cần cung cấp nhiên liệu để hoạt động{alt=”Phân tích cách tính chọn công suất máy bơm nước ly tâm hoạt động bằng động cơ điện, mô tả quá trình chuyển đổi năng lượng thủy lực.”}
Công Thức Chuẩn Để Tính Toán Công Suất Máy Bơm Nước
Việc cách tính chọn công suất máy bơm nước dựa trên hai công thức chính: tính Công suất Thủy lực và tính Công suất Động cơ. Các công thức này được áp dụng trong hệ thống đơn vị SI.
Công Thức Tính Công Suất Thủy Lực Hữu Ích ($P_{hu}$)
Công suất thủy lực là công suất thực tế cần thiết để thực hiện công việc bơm nước:
$$
P{hu} = frac{rho cdot g cdot Q cdot H{t}}{1000}
$$
Trong đó:
- $P_{hu}$: Công suất thủy lực hữu ích (kW).
- $rho$: Khối lượng riêng (Tỷ trọng) của chất lỏng ($kg/m^3$). Đối với nước sạch, $rho approx 1000 text{ kg/m}^3$ (ở $4^circ C$).
- $g$: Gia tốc trọng trường ($g approx 9.81 text{ m/s}^2$).
- $Q$: Lưu lượng nước được bơm ($m^3/s$).
- $H_{t}$: Tổng cột áp yêu cầu ($m$). $Ht$ bao gồm cột áp tĩnh và tất cả tổn thất ( $H{t} = H{st} + H{tôn thất}$).
- $1000$: Hệ số chuyển đổi đơn vị.
Lưu ý: Để sử dụng công thức này, cần chuyển đổi Lưu lượng Q từ $m^3/h$ sang $m^3/s$ ($Q text{ (m}^3/s) = Q text{ (m}^3/h) / 3600$).
Công Thức Tính Công Suất Động Cơ Yêu Cầu ($P_{đc}$)
Công suất động cơ yêu cầu là công suất điện đầu vào tối thiểu mà động cơ phải có để vận hành bơm tại điểm làm việc mong muốn.
$$
P{đc} = frac{P{hu}}{eta{b} cdot eta{m}}
$$
Trong đó:
- $P_{đc}$: Công suất động cơ yêu cầu (kW).
- $P_{hu}$: Công suất thủy lực hữu ích (kW), được tính từ công thức trên.
- $eta_{b}$: Hiệu suất của máy bơm (phần trăm hoặc thập phân, thường $0.4 – 0.85$).
- $eta_{m}$: Hiệu suất của động cơ điện (phần trăm hoặc thập phân, thường $0.85 – 0.95$).
Sau khi tính toán $P_{đc}$, cần chọn công suất động cơ tiêu chuẩn lớn hơn hoặc bằng giá trị tính toán.

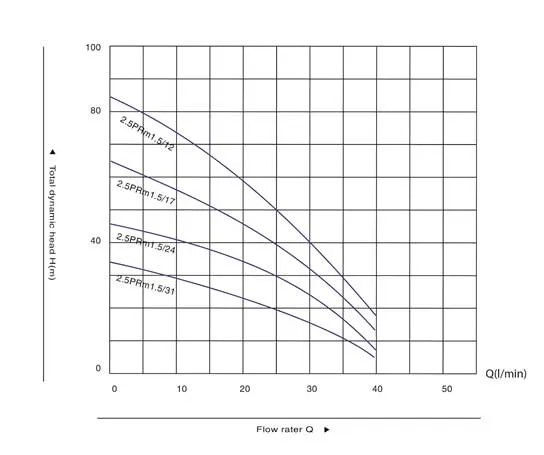

Công thức tính chọn công suất máy bơm nước dựa vào lưu lượng và cột áp{alt=”Sơ đồ minh họa công thức tính chọn công suất máy bơm nước Pdc dựa trên Lưu lượng Q, Cột áp H, và hệ số hiệu suất bơm/motor.”}
Hướng Dẫn Chi Tiết Cách Tính Chọn Công Suất Máy Bơm Nước Trong Thực Tiễn
Việc tính toán và lựa chọn công suất máy bơm cần tuân thủ quy trình logic, đảm bảo không bỏ sót bất kỳ yếu tố kỹ thuật nào của hệ thống.
Bước 1: Xác Định Nhu Cầu Lưu Lượng (Q) Cần Thiết
Đây là bước đầu tiên và quan trọng nhất, quyết định kích thước và loại bơm.
Đối với nhà ở dân dụng, Lưu lượng thường được ước tính dựa trên số lượng thiết bị vệ sinh và thời điểm sử dụng cao điểm. Ví dụ, một gia đình 4 người với 2 phòng tắm có thể cần Lưu lượng khoảng $1-2 text{ m}^3/h$.
Đối với công nghiệp hoặc hệ thống lớn, cần tính Q dựa trên tổng yêu cầu lưu thông nước của toàn bộ quá trình, cộng thêm một biên độ an toàn (thường là 10-15%). Cần đảm bảo Q được tính theo đơn vị chuẩn $m^3/h$ hoặc $m^3/s$.
Bước 2: Tính Toán Tổng Cột Áp Yêu Cầu (H)
Tổng cột áp (H) là tổng của cột áp tĩnh và cột áp tổn thất: $H = H{st} + H{t}$.
Xác định $H{st}$: Chiều cao hút tĩnh (độ sâu từ bơm đến mặt nước nguồn) cộng với Chiều cao đẩy tĩnh (từ bơm đến điểm xả cao nhất). Cần lưu ý nếu máy bơm đặt chìm, $H{st}$ được tính khác biệt so với bơm đặt trên cạn.
Xác định $H_{t}$: Đây là phần phức tạp nhất. Nếu hệ thống đường ống phức tạp, cần sử dụng phần mềm chuyên dụng. Đối với các hệ thống đơn giản, có thể dùng công thức kinh nghiệm hoặc bảng tra cứu dựa trên vận tốc dòng chảy tối ưu (thường là $1-2 text{ m/s}$ cho ống nhỏ và $2-3 text{ m/s}$ cho ống lớn).
Bước 3: Đánh Giá Tổn Thất Cột Áp ($H_{t}$)
Để tăng tính chính xác, không nên chỉ áp dụng hệ số kinh nghiệm.
Sử dụng Công thức Darcy-Weisbach hoặc Hazen-Williams để tính tổn thất ma sát dựa trên đường kính ống, vật liệu và vận tốc dòng chảy. Các bảng tra cứu sẵn có cung cấp hệ số ma sát ($f$) cho các loại ống khác nhau (thép, PVC, HDPE).
Sau đó, đánh giá tổn thất cục bộ từ các van, khuỷu, Tê. Mỗi phụ kiện này có một hệ số tổn thất ($K$) riêng, và tổn thất cục bộ được tính: $H_{cục bộ} = K cdot frac{v^2}{2g}$.
Bước 4: Áp Dụng Công Thức Tính Công Suất (P)
Sau khi có Lưu lượng Q ($m^3/s$) và Tổng cột áp H ($m$), tiến hành tính $P{hu}$ và sau đó là $P{đc}$.
Ví dụ minh họa:
Một hệ thống yêu cầu Lưu lượng $Q = 45 text{ m}^3/h$. Tổng cột áp yêu cầu, bao gồm tổn thất, là $H{t} = 18 text{ m}$. Giả sử hiệu suất bơm $eta{b} = 75% (0.75)$ và hiệu suất động cơ $eta_{m} = 90% (0.9)$.
- Chuyển đổi Q: $Q = 45 / 3600 = 0.0125 text{ m}^3/s$.
- Tính Công suất Thủy lực ($P_{hu}$):
$$
P_{hu} = frac{1000 cdot 9.81 cdot 0.0125 cdot 18}{1000} approx 2.2 text{ kW}
$$ - Tính Công suất Động cơ ($P_{đc}$):
$$
P_{đc} = frac{2.2}{0.75 cdot 0.9} approx 3.26 text{ kW}
$$
Kết quả cho thấy cần chọn động cơ có công suất tiêu chuẩn ít nhất là $4 text{ kW}$ (hoặc tương đương $5.5 text{ HP}$) để đảm bảo máy bơm hoạt động ổn định và có biên độ an toàn.
Bước 5: Lựa Chọn Máy Bơm Dựa Trên Đường Đặc Tính Q-H
Sau khi tính ra $P_{đc}$, bước cuối cùng là chọn máy bơm thực tế. Việc này cần dựa vào đường đặc tính Q-H của nhà sản xuất.
Đường đặc tính hệ thống (System Curve) là đồ thị biểu diễn mối quan hệ giữa cột áp tổng ($H_t$) và lưu lượng ($Q$) của hệ thống đường ống.
Đường đặc tính bơm (Pump Curve) là đồ thị biểu diễn mối quan hệ giữa cột áp ($H$) và lưu lượng ($Q$) mà bơm có thể tạo ra.
Điểm làm việc thực tế (Operating Point) là giao điểm giữa Đường đặc tính hệ thống và Đường đặc tính bơm. Điểm này phải nằm trong vùng hoạt động an toàn và lý tưởng là gần Điểm Hiệu suất Tốt Nhất (BEP). Nếu điểm làm việc quá xa BEP (ví dụ: Q quá thấp hoặc H quá cao), hiệu suất sẽ giảm mạnh và máy bơm dễ bị rung lắc, phát nhiệt.
Phân Tích Ví Dụ Thực Tế Về Lựa Chọn Công Suất
Việc áp dụng công thức vào thực tiễn đòi hỏi kinh nghiệm để ước lượng chính xác các hệ số tổn thất và hiệu suất.
Ví Dụ 1: Bơm Tăng Áp Cho Nhà Ở Cao Tầng
Tình huống: Bơm nước từ bể ngầm lên bồn chứa tầng 6. Chiều cao tĩnh tổng (từ đáy bể ngầm đến bồn) là $20 text{ m}$. Lưu lượng yêu cầu $Q = 2 text{ m}^3/h$. Đường ống $text{PVC }Phi 27$, dài $40 text{ m}$ với nhiều co cút.
- Tính Q: $Q = 2/3600 approx 0.00055 text{ m}^3/s$.
- Ước tính $H_t$: Với đường ống $Phi 27$ và lưu lượng $2 text{ m}^3/h$, tổn thất ma sát và cục bộ có thể ước tính khoảng $10 text{ m}$.
- Tổng Cột Áp H: $H = 20 text{ m} (text{tĩnh}) + 10 text{ m} (text{tổn thất}) = 30 text{ m}$.
- Tính $P_{hu}$ (Giả sử $rho=1000, g=9.81$):
$$
P_{hu} = frac{1000 cdot 9.81 cdot 0.00055 cdot 30}{1000} approx 0.16 text{ kW}
$$ - Tính $P{đc}$ (Giả sử $eta{b}=0.5, eta_{m}=0.85$):
$$
P{đc} = frac{0.16}{0.5 cdot 0.85} approx 0.37 text{ kW}
$$
Lựa chọn: Cần chọn máy bơm có công suất $P{đc}$ khoảng $0.5 text{ HP}$ ($0.37 text{ kW}$) trở lên, với Cột áp định mức gần $30-35 text{ m}$ và Lưu lượng $2 text{ m}^3/h$.
Ví Dụ 2: Bơm Nước Công Nghiệp Lớn
Tình huống: Bơm nước làm mát với $Q = 200 text{ m}^3/h$. Tổng cột áp tĩnh là $5 text{ m}$. Đường ống thép, dài $200 text{ m}$. Tính toán chi tiết cho thấy tổn thất cột áp $H_{t} = 15 text{ m}$.
- Tính Q: $Q = 200/3600 approx 0.0556 text{ m}^3/s$.
- Tổng Cột Áp H: $H = 5 text{ m} (text{tĩnh}) + 15 text{ m} (text{tổn thất}) = 20 text{ m}$.
- Tính $P_{hu}$:
$$
P_{hu} = frac{1000 cdot 9.81 cdot 0.0556 cdot 20}{1000} approx 10.9 text{ kW}
$$ - Tính $P{đc}$ (Giả sử $eta{b}=0.8, eta_{m}=0.9$):
$$
P_{đc} = frac{10.9}{0.8 cdot 0.9} approx 15.14 text{ kW}
$$
Lựa chọn: Cần chọn máy bơm công nghiệp với công suất động cơ tiêu chuẩn $15 text{ kW}$ hoặc $18.5 text{ kW}$ (tương đương $20$ hoặc $25 text{ HP}$) để đảm bảo hiệu suất và độ tin cậy.
Kinh Nghiệm Chuyên Gia: Sai Lầm Thường Gặp Khi Chọn Công Suất
Dù công thức tính toán có vẻ rõ ràng, nhiều người vẫn mắc phải các sai lầm phổ biến khi chọn máy bơm, dẫn đến hoạt động kém hiệu quả.
Sai Lầm Về Việc Ước Lượng Quá Cao (Oversizing)
Xu hướng chung là chọn công suất máy bơm lớn hơn mức cần thiết để “chắc chắn đủ mạnh”. Tuy nhiên, máy bơm được thiết kế để hoạt động hiệu quả nhất tại BEP.
Khi máy bơm quá lớn (Oversizing), nó sẽ cung cấp Lưu lượng và Cột áp cao hơn yêu cầu của hệ thống, dẫn đến Điểm làm việc dịch chuyển sang khu vực Q thấp. Điều này làm tăng độ rung, tiếng ồn, nhiệt độ, gây áp lực ngược lớn lên động cơ, giảm tuổi thọ và tiêu thụ điện năng không cần thiết.
Nếu máy bơm hoạt động liên tục ở Lưu lượng quá thấp, nó có thể gây ra quá nhiệt do dòng chảy không đủ để làm mát cơ học.
Bỏ Qua Tổn Thất Cột Áp Và NPSH
Nhiều người chỉ tính toán Cột áp tĩnh (chiều cao thực tế) mà bỏ qua hoặc ước lượng rất sơ sài tổn thất ma sát và cục bộ ($H{t}$). Trong các hệ thống đường ống dài, tổn thất $H{t}$ có thể chiếm đến 30-50% tổng Cột áp, và việc bỏ qua yếu tố này chắc chắn dẫn đến việc chọn máy bơm công suất quá nhỏ.
Việc bỏ qua kiểm tra NPSH có thể dẫn đến hiện tượng xâm thực (cavitation), khiến máy bơm hoạt động với hiệu suất thấp hơn nhiều so với thiết kế và hư hỏng nhanh chóng. Điều này đặc biệt xảy ra khi máy bơm đặt quá cao so với mặt nước nguồn.
Thiếu Khả Năng Đánh Giá Độ Tin Cậy Của Dữ Liệu
Hiệu suất bơm và động cơ là những tham số phải được lấy từ dữ liệu kỹ thuật do nhà sản xuất cung cấp, không phải là giá trị cố định. Nếu sử dụng các giá trị $eta$ không chính xác hoặc quá lý tưởng (ví dụ: $eta_b = 0.9$), công suất tính toán sẽ bị thiếu hụt.
Nên chọn một biên độ an toàn (Service Factor) khoảng 10-20% công suất tính toán ($P_{đc}$) để bù đắp cho sự hao mòn theo thời gian, biến động điện áp và các điều kiện vận hành không lý tưởng. Điều này giúp đảm bảo máy bơm duy trì hiệu suất ổn định trong suốt vòng đời sử dụng.
Việc cách tính chọn công suất máy bơm nước chuyên sâu đòi hỏi sự kết hợp giữa công thức toán học, dữ liệu kỹ thuật chính xác từ nhà sản xuất, và kinh nghiệm thực tiễn để đánh giá tổn thất hệ thống. Hiểu rõ mối quan hệ giữa Lưu lượng, Cột áp và Hiệu suất là chìa khóa để đạt được sự tối ưu về năng lượng và chi phí vận hành.
