Tính toán cách tính công suất máy tàu thủy là một nhiệm vụ kỹ thuật phức tạp và tối quan trọng, quyết định đến hiệu suất, tốc độ, và tính kinh tế của việc vận hành con tàu. Công suất động cơ không chỉ đơn thuần là một con số, mà nó là kết quả của sự tương tác giữa loại động cơ, thiết kế vỏ tàu, hiệu suất chân vịt, và điều kiện hoạt động thực tế trên biển. Việc xác định chính xác công suất giúp kỹ sư thiết kế lựa chọn máy móc phù hợp, đảm bảo tàu đạt được tốc độ mục tiêu một cách an toàn và tối ưu nhiên liệu. Trong ngành hàng hải, việc nắm vững các khái niệm như công suất chỉ thị (IHP), công suất hiệu dụng (EHP), và mô-men xoắn là nền tảng để đánh giá hiệu năng toàn diện của hệ thống động lực. Bài viết này sẽ đi sâu vào các công thức, phương pháp và tiêu chuẩn cần thiết để thực hiện công việc này.
Tổng Quan Về Các Loại Công Suất Máy Tàu Thủy
Trong kỹ thuật hàng hải, công suất máy tàu thủy được phân loại thành nhiều cấp độ khác nhau, mỗi loại đại diện cho một giai đoạn chuyển đổi năng lượng trong hệ thống động lực của tàu. Sự phân biệt này là cực kỳ quan trọng để đánh giá chính xác các tổn thất năng lượng xảy ra từ xi lanh động cơ đến khi lực đẩy được tạo ra. Hiểu rõ sự khác biệt giữa các loại công suất này là bước đầu tiên để nắm vững cách tính công suất máy tàu thủy một cách khoa học.
Công Suất Chỉ Thị (Indicated Horsepower – IHP)
Công suất chỉ thị (IHP) là tổng công suất cơ học được tạo ra bên trong các xi lanh của động cơ đốt trong. Đây là thước đo lý thuyết về năng lượng tiềm năng mà động cơ có thể tạo ra. IHP được tính toán dựa trên áp suất tác dụng lên piston trong quá trình cháy và giãn nở. Nó thường được xác định thông qua việc sử dụng biểu đồ chỉ thị hoặc cảm biến áp suất xi lanh. IHP đại diện cho công suất “sạch” trước khi tính đến bất kỳ tổn thất nào trong chính động cơ. Công thức tính IHP dựa trên áp suất trung bình chỉ thị, diện tích piston, hành trình piston và số vòng quay.
Công Suất Phanh/Trục (Brake/Shaft Horsepower – BHP/SHP)
Công suất Phanh (BHP) hay Công suất Trục (SHP) là công suất thực tế có thể sử dụng được đo tại đầu ra của trục khuỷu động cơ hoặc tại trục chân vịt. SHP bằng IHP trừ đi tổng tổn thất công suất do ma sát cơ khí, bơm dầu, bơm nước làm mát và các thiết bị phụ trợ nội tại của động cơ. Nói cách khác, SHP là công suất mà động cơ thực sự truyền đến hộp số hoặc trục chân vịt. Trong thực tế, cách tính công suất máy tàu thủy thường tập trung vào SHP vì nó là công suất hữu ích để đẩy tàu đi. Việc đo lường SHP trên tàu thường sử dụng thiết bị đo mô-men xoắn (torsionmeter) gắn trực tiếp trên trục.
Công Suất Phát Động (Delivered Horsepower – DHP)
Công suất Phát Động (DHP) là công suất được truyền từ trục động cơ đến chân vịt, tính sau khi đã đi qua tất cả các bộ phận truyền động. Nếu không có hộp số, DHP có thể gần bằng SHP. Tuy nhiên, nếu có hộp giảm tốc hoặc các khớp nối khác, một lượng nhỏ công suất sẽ bị tổn thất thêm do ma sát và hiệu suất truyền động. DHP chính là công suất thực tế mà chân vịt nhận được để tạo ra lực đẩy.
Công Suất Kéo/Hiệu Dụng (Effective Horsepower – EHP)
Công suất hiệu dụng (EHP) là công suất tối thiểu cần thiết để kéo vỏ tàu đi với một vận tốc nhất định trong điều kiện nước tĩnh lý tưởng, không có sóng và gió. EHP chỉ liên quan đến sức cản của vỏ tàu trong nước, không tính đến hiệu suất của hệ thống động lực hoặc chân vịt. Nó là đại lượng then chốt trong giai đoạn thiết kế, được xác định thông qua các thử nghiệm mô hình trong bể kéo. Mối quan hệ giữa EHP và DHP/SHP chính là hiệu suất chân vịt và hiệu suất tổng thể của hệ thống đẩy.
Công Thức Cơ Bản và Nguyên Lý Tính Toán Công Suất
Việc chuyển đổi từ công suất nhiệt năng sang công suất cơ học và sau đó sang lực đẩy đòi hỏi sự áp dụng của nhiều công thức vật lý cơ bản và kỹ thuật. Các công thức này cung cấp nền tảng lý thuyết cho cách tính công suất máy tàu thủy từ giai đoạn thiết kế cho đến vận hành. Sự khác biệt giữa lý thuyết và thực tế luôn được điều chỉnh bằng các hệ số hiệu suất.
Công Thức Lực Đẩy và Vận Tốc (P = F × V)
Công thức cơ bản nhất trong vật lý để tính công suất (P) là tích của Lực (F) và Vận tốc (V). Đây là công thức nền tảng để hiểu bản chất của công suất cần thiết để đẩy tàu đi. Công suất được tính bằng Watt (W), Lực tính bằng Newton (N), và Vận tốc tính bằng mét trên giây (m/s). Công thức này thể hiện một nguyên tắc cơ bản: để duy trì tốc độ cao, tàu cần một lực đẩy lớn để vượt qua sức cản của nước, do đó yêu cầu công suất lớn.
Phương Pháp Tính Công Suất Cơ Khí (Sử dụng Mô-men xoắn và Vòng quay)
Đối với các kỹ thuật viên vận hành và bảo dưỡng động cơ, công suất trục (SHP) thường được tính toán dựa trên hai thông số quan trọng: mô-men xoắn (Torque – T) và tốc độ quay (n). Công thức tính công suất cơ khí (P) được áp dụng rộng rãi cho bất kỳ loại động cơ quay nào:
$$P = frac{2 pi n T}{60}$$
Trong đó, nếu P tính bằng Watt, n là số vòng quay (vòng/phút), và T là mô-men xoắn (Newton-mét). Công thức này có thể được điều chỉnh để cho ra các đơn vị công suất phổ biến khác như Mã lực (HP) hoặc Kilowatt (kW) bằng cách sử dụng các hệ số chuyển đổi phù hợp. Đây là phương pháp cốt lõi để xác định công suất trục thực tế của động cơ đang hoạt động.
Hệ Số Dự Trữ Công Suất (Sea Margin – SM)
Trong thiết kế tàu, công suất động cơ không bao giờ chỉ bằng công suất tính toán lý thuyết (EHP/DHP). Luôn phải có một Hệ số Dự Trữ Công Suất (Sea Margin – SM) được cộng thêm vào công suất yêu cầu. SM là một phần trăm tăng thêm (thường từ 15% đến 30%) để bù đắp cho các yếu tố bất lợi thực tế khi tàu hoạt động trên biển, chẳng hạn như: sóng, gió, dòng chảy ngược, sự xuống cấp của bề mặt vỏ tàu do Hà Bám (Fouling) và sự lão hóa của máy móc theo thời gian. Việc áp dụng SM đảm bảo rằng tàu vẫn có thể duy trì tốc độ thiết kế ngay cả trong điều kiện biển xấu hoặc khi độ sạch của vỏ tàu giảm sút.
Tính Công Suất Chỉ Thị (IHP) Của Động Cơ Piston
Công suất chỉ thị (IHP) là điểm khởi đầu cho mọi tính toán công suất động cơ piston, bao gồm cả động cơ diesel và động cơ xăng. Nó phản ánh hiệu suất đốt cháy và khai thác nhiệt năng thành công cơ học bên trong xi lanh.
Công Thức Tính IHP Chi Tiết
Công suất chỉ thị của một xi lanh động cơ (IHP_xylanh) được xác định bằng công thức sau, thường được gọi là công thức PLAN (Pressure, Length, Area, Number):
$$IHP{xylanh} = frac{P{mi} times L times A times N}{K}$$
Trong đó:
- $P_{mi}$: Áp suất trung bình chỉ thị (Mean Indicated Pressure), đơn vị thường là bar hoặc psi.
- L: Hành trình piston (Length of stroke), đơn vị là mét.
- A: Diện tích piston (Area of the piston), đơn vị là mét vuông.
- N: Số chu kỳ công tác trong một đơn vị thời gian (tùy thuộc vào động cơ 2 kỳ hay 4 kỳ).
- K: Hệ số chuyển đổi đơn vị.
Để tính IHP của toàn bộ động cơ, ta nhân IHP của một xi lanh với tổng số xi lanh (Z) của động cơ đó.
Phân Tích Các Biến Số
Biến số quan trọng nhất trong công thức IHP là $P{mi}$. Đây là áp suất trung bình thực tế tác dụng lên đỉnh piston trong suốt kỳ sinh công. $P{mi}$ không phải là hằng số mà được xác định bằng cách tích phân diện tích của Biểu đồ Chỉ Thị (Indicator Diagram), một đồ thị biểu diễn áp suất trong xi lanh theo thể tích hoặc hành trình piston. Hành trình piston (L) và Diện tích piston (A) là các thông số hình học cố định của động cơ, dễ dàng xác định. Số chu kỳ công tác (N) phụ thuộc vào tốc độ quay của động cơ (vòng/phút) và loại động cơ (2 kỳ hay 4 kỳ).

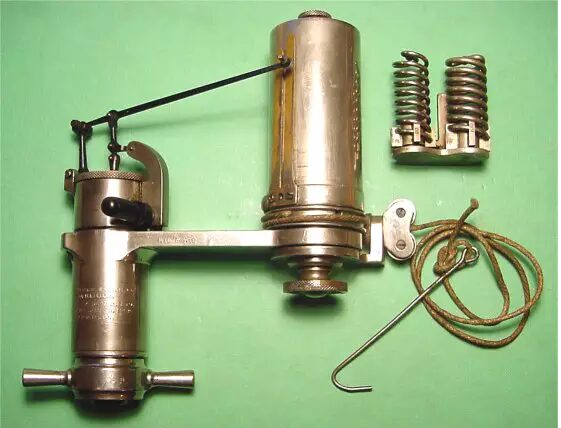

Tầm Quan Trọng Của Biểu Đồ Chỉ Thị
Biểu đồ Chỉ Thị là công cụ truyền thống và cơ bản nhất để xác định tình trạng hoạt động của động cơ. Bằng cách lấy mẫu áp suất xi lanh theo thời gian, kỹ sư có thể vẽ đồ thị áp suất-thể tích (P-V) để trực quan hóa chu trình nhiệt động lực học. Diện tích của vòng lặp P-V chính là công sinh ra trong một chu trình, cho phép tính toán $P_{mi}$ một cách chính xác. Bất kỳ sự sai lệch nào trong hình dạng của biểu đồ đều báo hiệu sự cố trong quá trình đốt cháy, như kim phun nhiên liệu bị lỗi hoặc xéc-măng bị mòn, từ đó ảnh hưởng trực tiếp đến công suất chỉ thị (IHP).
Tính Công Suất Trục (SHP) Và Hiệu Suất Hệ Thống Truyền Động
Công suất trục (SHP) là công suất thực tế được truyền ra khỏi động cơ và là cơ sở để tính toán tải trọng trên hệ thống truyền động và chân vịt.
Đo Công Suất Bằng Máy Đo Mô-men Xoắn (Torsionmeter)
Trong điều kiện hoạt động thực tế trên tàu, SHP được đo trực tiếp bằng thiết bị gọi là máy đo mô-men xoắn (Torsionmeter). Torsionmeter hoạt động dựa trên nguyên lý đo độ xoắn (góc xoắn) của một đoạn trục chân vịt tiêu chuẩn dưới tác dụng của mô-men xoắn truyền tải. Độ xoắn này tỉ lệ thuận với mô-men xoắn. Bằng cách đo góc xoắn và tốc độ quay (RPM) của trục, Torsionmeter cung cấp dữ liệu tức thời và chính xác để tính toán SHP. Đây là phương pháp chuẩn mực để xác định công suất đầu ra thực tế của động cơ trong quá trình thử nghiệm trên biển.
Công Thức Tính SHP
Khi có được Mô-men xoắn (T) từ Torsionmeter và Tốc độ quay (n) của trục, công suất trục SHP được tính lại bằng công thức đã đề cập ở phần trước:
$$SHP (kW) = frac{T (N cdot m) times n (vòng/phút)}{9550}$$
(Trong đó 9550 là hệ số chuyển đổi để đơn vị đầu ra là Kilowatt khi T tính bằng N.m và n tính bằng vòng/phút.) Công thức này nhấn mạnh mối liên hệ trực tiếp giữa lực quay (mô-men) và tốc độ quay trong việc xác định năng lượng sinh ra mỗi đơn vị thời gian.
Phân Tích Mất Mát Công Suất (Tổn thất cơ khí và ma sát)
Sự chênh lệch giữa IHP và SHP được gọi là Công suất Tổn thất Ma sát (FHP – Friction Horsepower). FHP bao gồm tất cả các tổn thất năng lượng bên trong động cơ do ma sát giữa các bộ phận chuyển động (piston-xylanh, ổ trục, bánh răng), công suất tiêu thụ bởi các bơm dầu, bơm nước, và các thiết bị phụ tải khác được dẫn động trực tiếp từ động cơ. Tỷ lệ SHP/IHP được gọi là Hiệu suất Cơ khí ($eta_m$), thường dao động từ 85% đến 95% đối với các động cơ hàng hải lớn. Việc giảm thiểu tổn thất ma sát thông qua bôi trơn và thiết kế tối ưu là một mục tiêu then chốt trong kỹ thuật động cơ.
Phương Pháp Dự Đoán Công Suất Thiết Kế (EHP) Cho Tàu Mới
Đối với một dự án đóng tàu mới, cách tính công suất máy tàu thủy bắt đầu bằng việc dự đoán công suất hiệu dụng (EHP) cần thiết để đạt được tốc độ thiết kế. Quá trình này thuộc về lĩnh vực thủy động lực học.
Sử Dụng Phương Pháp Series Tương Tự
Các nhà thiết kế tàu thường sử dụng các phương pháp dựa trên “Series Tương Tự” (Systematic Series) như Series Taylor, Series Wageningen hay Series NPL. Các series này là kết quả của hàng loạt thử nghiệm mô hình được thực hiện trên các hình dạng vỏ tàu tiêu chuẩn khác nhau. Dữ liệu từ các series này được tổng hợp thành các biểu đồ hoặc công thức hồi quy, cho phép kỹ sư ước tính sức cản của vỏ tàu (và từ đó là EHP) dựa trên các thông số chính của tàu như chiều dài, bề rộng, mớn nước, và hệ số béo (Block Coefficient). Đây là một phương pháp nhanh chóng và đáng tin cậy ở giai đoạn thiết kế ban đầu.
Thử Nghiệm Mô Hình Thủy Lực Trong Bể Kéo
Phương pháp chính xác nhất để xác định EHP là tiến hành thử nghiệm trên biển mô hình tàu trong một bể kéo thủy lực (Towing Tank). Một mô hình thu nhỏ của tàu được kéo qua nước tĩnh với các tốc độ khác nhau. Lực kéo cần thiết để duy trì tốc độ mô hình được đo lường cẩn thận. Sau đó, bằng cách sử dụng các Định luật Tương đồng Thủy động lực học (chủ yếu là Định luật Froude), lực kéo của mô hình được ngoại suy để tính toán sức cản của tàu thực và cuối cùng là EHP. Quá trình này vô cùng quan trọng để tinh chỉnh hình dạng vỏ tàu và tối ưu hóa công suất hiệu dụng (EHP).
Các Yếu Tố Ảnh Hưởng Đến Công Suất Hiệu Dụng (EHP)
EHP hoàn toàn phụ thuộc vào sức cản của vỏ tàu, bao gồm:
- Sức cản ma sát (Frictional Resistance): Chủ yếu do ma sát giữa nước và bề mặt vỏ tàu.
- Sức cản sóng (Wave Making Resistance): Năng lượng tiêu hao để tạo ra hệ thống sóng khi tàu di chuyển.
- Sức cản dư (Residual Resistance): Bao gồm sức cản xoáy, sức cản do hình dạng vỏ tàu.
Bất kỳ thay đổi nào trong thiết kế thân tàu (ví dụ: bulbous bow – mũi quả lê) đều nhằm mục đích giảm một hoặc nhiều thành phần sức cản này, từ đó giảm EHP cần thiết.
Vai Trò Của Máy Phụ Và Công Suất Phụ Trợ
Ngoài máy chính dùng để đẩy tàu, các máy phụ đóng vai trò thiết yếu trong việc duy trì hoạt động và sự sống còn của tàu. Công suất máy phụ không trực tiếp tham gia vào cách tính công suất máy tàu thủy để đẩy tàu, nhưng nó là một phần không thể thiếu của tổng công suất lắp đặt.
Xác Định Nhu Cầu Năng Lượng Phụ Trợ Trên Tàu
Máy phụ (thường là máy phát điện diesel) cung cấp điện năng cho tất cả các hệ thống trên tàu, bao gồm:
- Thiết bị boong: Tời neo, tời buộc dây, cẩu hàng.
- Hệ thống buồng máy: Bơm nhiên liệu, bơm dầu bôi trơn, quạt thông gió.
- Hệ thống sinh hoạt: Điều hòa không khí, chiếu sáng, thiết bị bếp.
- Thiết bị hàng hải và an toàn: Radar, vô tuyến, hệ thống chữa cháy.
Nhu cầu công suất này thay đổi đáng kể tùy theo trạng thái hoạt động của tàu (đang đi trên biển, đang neo đậu, hoặc đang làm hàng).
Công Thức Cơ Bản Tính Công Suất Máy Phụ
Công suất công suất máy phụ (P_phụ) thường được xác định bằng công thức năng lượng tiêu thụ theo thời gian, nhưng trong thực tế kỹ thuật, nó được tính bằng tổng công suất tiêu thụ của tất cả các thiết bị điện trên tàu, sau đó cộng thêm một hệ số đồng thời (Diversity Factor) và một hệ số dự phòng.
$$P{phu} (kW) = sum P{tải} times text{Hệ số đồng thời} times (1 + text{Hệ số dự phòng})$$
Hệ số đồng thời (thường nhỏ hơn 1) tính đến việc không phải tất cả các thiết bị đều hoạt động cùng một lúc. Hệ số dự phòng (thường 10% – 20%) đảm bảo máy phát không bị quá tải và có khả năng xử lý các tải khởi động đột ngột.
Tính Toán Tải Điện Dự Phòng
Tiêu chuẩn hàng hải quốc tế yêu cầu phải có công suất dự phòng. Thông thường, một tàu phải được trang bị ít nhất hai máy phát điện phụ, trong đó một máy có thể đảm nhận toàn bộ tải điện cần thiết, còn máy kia là dự phòng. Ngoài ra, một số tàu còn có Máy Phát Điện Sự Cố (Emergency Generator) hoạt động độc lập, có thể cung cấp điện cho các thiết bị an toàn thiết yếu (đèn khẩn cấp, bơm cứu hỏa) trong trường hợp máy phát chính bị hỏng hoàn toàn.
Yếu Tố Môi Trường Và Điều Kiện Hoạt Động Ảnh Hưởng Đến Công Suất
Công suất lý thuyết tính toán (EHP) chỉ đúng trong điều kiện lý tưởng. Trên thực tế, các yếu tố môi trường và điều kiện vận hành làm tăng sức cản của tàu, do đó yêu cầu công suất thực tế (SHP) phải cao hơn đáng kể.
Ảnh Hưởng Của Dạng Sóng, Gió, Và Dòng Chảy
Khi tàu di chuyển trong điều kiện biển động (sóng lớn), sức cản của tàu tăng lên đáng kể (thường gọi là Sức cản sóng biển – Added Resistance in Waves). Điều này đòi hỏi công suất động cơ phải được điều chỉnh tăng lên để duy trì tốc độ. Gió ngược và dòng chảy ngược cũng có tác dụng tương tự, buộc động cơ phải sinh ra nhiều mô-men xoắn hơn ở tốc độ quay tương đương. Các kỹ sư vận hành phải tính toán mức tăng công suất này khi lập kế hoạch hành trình.
Ảnh Hưởng Của Sự Phát Triển Hà Bám (Fouling)
Hà Bám (Fouling) là sự tích tụ của các sinh vật biển (rong rêu, hàu, côn trùng) trên bề mặt vỏ tàu. Sự thô ráp của lớp Hà Bám (Fouling) làm tăng đáng kể sức cản ma sát của vỏ tàu. Theo thời gian, một lớp Hà Bám (Fouling) dày có thể làm tăng công suất yêu cầu để duy trì tốc độ lên đến 20% hoặc hơn. Đây là lý do tại sao việc sơn chống hà chất lượng cao và việc làm sạch vỏ tàu định kỳ là các biện pháp kinh tế quan trọng. Mức độ Hà Bám (Fouling) là một yếu tố chính được tính vào Hệ số Dự Trữ Công Suất (Sea Margin).
Điều Chỉnh Công Suất Theo Tiêu Chuẩn ISO
Hiệu suất động cơ diesel bị ảnh hưởng bởi nhiệt độ và áp suất khí nạp. Tiêu chuẩn quốc tế (ISO) đặt ra các điều kiện tham chiếu chuẩn cho việc đo công suất động cơ. Khi động cơ hoạt động ở các điều kiện khác với điều kiện tiêu chuẩn (ví dụ: nhiệt độ môi trường cao hơn hoặc độ cao lớn hơn), công suất thực tế sẽ giảm. Các nhà sản xuất động cơ cung cấp các biểu đồ hiệu chỉnh để điều chỉnh công suất danh nghĩa theo các điều kiện môi trường thực tế.
Tóm Tắt Các Bước Quan Trọng
Việc xác định cách tính công suất máy tàu thủy là một chuỗi các phép tính phức tạp bắt đầu từ thủy động lực học cho đến hiệu suất cơ khí. Quá trình này khởi đầu với việc xác định công suất hiệu dụng (EHP) cần thiết để vượt qua sức cản vỏ tàu. Sau đó, EHP được chuyển đổi thành Công suất Phát Động (DHP) thông qua việc xem xét hiệu suất chân vịt. Tiếp theo, DHP được chuyển ngược thành Công suất Trục (SHP) thông qua hiệu suất truyền động. Cuối cùng, SHP là cơ sở để lựa chọn công suất động cơ danh nghĩa sau khi đã cộng thêm Hệ số Dự Trữ Công suất và các yếu tố môi trường. Việc duy trì và tối ưu hóa công suất chỉ thị (IHP) và thử nghiệm trên biển định kỳ là chìa khóa để đảm bảo tàu hoạt động hiệu quả, an toàn, và đạt được mục tiêu kinh tế.
